Visão geral

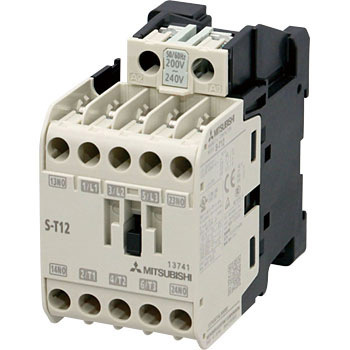

Contator magnético da série MS-T da Mitsubishi Electric, projetado para aplicações de Partida Direta (DOL) e Tensão Plena Sem Reversão (FVNR). Este dispositivo de 3 polos (3P) oferece uma corrente nominal de 12A para uso em AC-3, com capacidade de manobra de 5.5kW em 440Vac, conforme norma IEC.
Possui bobina de comando com tensão de operação entre 380Vac e 440Vac (50Hz/60Hz), com acionamento otimizado para 400Vac ou 415Vac. O contator vem equipado com 2 contatos Auxiliares Normalmente Abertos (NA) e conexões tipo borne de parafuso com proteção contra toque, facilitando a fiação e garantindo segurança.
Este modelo é ideal para montagem em trilho DIN ou em superfície, apresentando uma largura de 43mm. Sua construção robusta assegura durabilidade elétrica de 100.000 operações sob carga (12A; AC-3; 380-440Vac) e durabilidade mecânica de 10.000.000 operações sem carga.
Principais recursos
- Contator Magnético Trifásico
- Corrente Nominal: 12A (AC-3)
- Potência Nominal: 5.5kW (440Vac; AC-3; IEC)
- Bobina de Comando: 380-440Vac (50/60Hz)
- Contatos Auxiliares: 2 NA
- Conexões: Borne de parafuso com proteção contra toque
- Montagem: Trilho DIN ou Superfície
- Largura: 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série/família de produtos | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vca; AC-3) 12A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 13A (500Vca; AC-3) 20A (corrente de energização UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vca; AC-3; IEC) 5.5kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (110-120Vca; Monofásico; UL) 1.5HP (1-1/2HP) (220-240Vca; Monofásico; UL) 3HP (200Vca; Trifásico; UL) 3HP (220-240Vca; Trifásico; UL) 7.5HP (7-1/2HP) (440-480Vca; Trifásico; UL) 7.5HP (7-1/2HP) (550-600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões tipo borne de parafuso com proteção contra toque (Terminais de fiação rápida) |
| Polos | 3 Polo(s) |
| Tensão de controle (AC) | 380Vca-440Vca (50Hz/60Hz) (400Vca / 415Vca) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Pole(s) NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 12A; AC-3; 380-440Vca) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T12BCAC400V2A |
| Em conformidade com padrão(ões) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é equivalente ao modelo S-T12BCAC400V2A.
