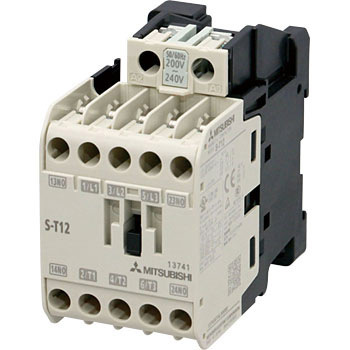

Contator Mitsubishi Electric S-T12 AC500V(2a) 12A 3P Contator magnético Mitsubishi Electric S-T12 AC500V(2a) 12A (AC-3), 3 polos, bobina de 460-550Vac e 2 contatos NA. Ideal para partidas diretas (DOL) e FVRN. SKU: S-T12 AC500V(2a).
Visão geral
Este contator magnético, pertencente à série MS-T da Mitsubishi Electric, é projetado para aplicações de chaveamento de circuitos elétricos. Possui 3 polos e é capaz de operar com uma corrente nominal de até 12A nas condições AC-3 (440Vac), sendo adequado para potências de até 5.5kW (440Vac) em aplicações IEC ou 7.5HP (440-480Vac) em aplicações UL.
A bobina de controle opera em uma ampla faixa de tensão de 460 a 550Vac (50Hz/60Hz), oferecendo flexibilidade de instalação. O dispositivo conta com 2 contatos auxiliarmente normalmente abertos (NA) e conexões por bornes com proteção contra toque, além de permitir montagem em trilho DIN ou superfície.
Este modelo é equivalente ao S-T12AC500V2A e é indicado para partidas diretas (DOL) ou de tensão plena sem reversão (FVNR – Full-Voltage Non-Reversing), garantindo operações confiáveis.
Principais recursos
- Contator magnético
- 3 polos
- Corrente nominal de 12A (AC-3)
- Potência nominal de 5.5kW (440Vac; AC-3)
- Bobina de controle 460-550Vac
- 2 contatos auxiliarmente NA
- Conexões por borne com proteção
- Montagem em trilho DIN ou superfície
- Largura de 43mm
- Classe de proteção IP20
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série/família do produto | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (500Vac; AC-3) 20A (corrente de energização nominal UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (110-120Vac; Monofásico; UL) 1.5HP (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 3HP (220-240Vac; Trifásico; UL) 7.5HP (440-480Vac; Trifásico; UL) 7.5HP (550-600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões por borne com proteção contra toque |
| Polos | 3 polos |
| Tensão de controle (AC) | 460-550Vac (50Hz/60Hz) (480Vac / 500Vac / 525Vac nom.) |
| Modo de montagem | Trilho DIN / Superfície |
| Circuitos auxiliarmente normalmente abertos (NA) | 2 contatos NA |
| Número de circuitos normalmente abertos (NA) | 3 polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | 100.000 operações (a 12A; AC-3; 380-440Vac) |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Não Reversa) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T12AC500V2A |
| Em conformidade com as normas | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é equivalente ao S-T12AC500V2A.
