Visão geral

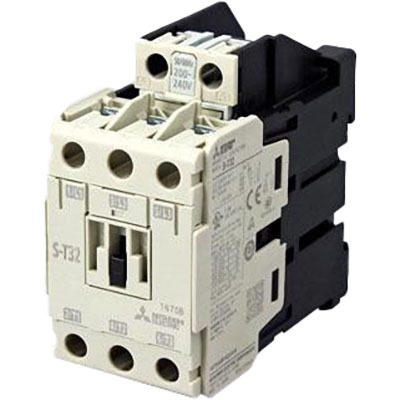

Este contator magnético, pertencente à série MS-T da Mitsubishi Electric, é projetado para operações de Partida Direta (DOL – Direct On Line) e como Contator de Tensão Plena Sem Reversão (FVNR – Full-Voltage Non-Reversing). Possui três polos (3P) e uma capacidade de corrente nominal de 32A para aplicações AC-3 em tensões de até 440V.
Com uma potência nominal de 15kW (440V, AC-3, IEC) e 20HP (440-480V, trifásico, UL), este componente é adequado para o controle de motores elétricos. Sua bobina de controle opera em 48VCA a 50VCA, com frequência de 50Hz/60Hz, garantindo versatilidade em diferentes instalações elétricas.
Principais recursos
- Contator magnético
- Aplicações DOL / FVNR
- 3 polos
- Corrente nominal: 32A (AC-3)
- Potência nominal: 15kW (AC-3) / 20HP (UL)
- Tensão da bobina: 48VCA-50VCA
- Conexões com bornes de parafuso e proteção contra contato
- Montagem em trilho DIN ou superfície
- Largura de 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-T series |
| Funções | Contator magnético |
| Corrente nominal | 32A (240Vca; AC-3) 32A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 24A (500Vca; AC-3) 32.5A (corrente de energização com classificação UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 7.5kW (240Vca; AC-3; IEC) 15kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 2HP (110-120Vca; Monofásico; UL) 5HP (220-240Vca; Monofásico; UL) 10HP (200Vca; Trifásico; UL) 10HP (220-240Vca; Trifásico; UL) 20HP (440-480Vca; Trifásico; UL) 15HP (550-600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões com bornes de parafuso e proteção contra contato (terminal de fiação rápida) |
| Polos | 3 Polo(s) |
| Tensão de Controle (CA) | 48Vca-50Vca (50Hz/60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 NA Polo(s) |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 30A; AC-3; 380-440Vca) 200.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T32BCAC48V |
| Em conformidade com norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é equivalente ao modelo S-T32BCAC48V.
