Visão geral

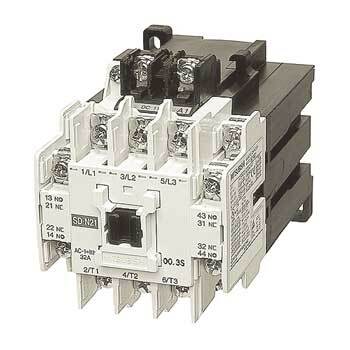

Este contator magnético, pertencente à série MS-N da Mitsubishi Electric, é projetado para aplicação em partidas diretas (DOL) e operações FVNR (Full-Voltage Non-Rv.). Com 3 polos e capacidade de corrente nominal de 22A nas tensões de 380Vac a 440Vac (AC-3), ele suporta uma potência de até 11kW em 440Vac (AC-3) conforme norma IEC.
O dispositivo opera com uma bobina de controle de 24Vcc e dispõe de 2 contatos auxiliares normalmente abertos (NA) e 2 contatos normalmente fechados (NF). A conexão é feita por meio de terminais de parafuso, e a montagem pode ser realizada tanto em trilho DIN quanto em superfície, garantindo flexibilidade na instalação.
Principais recursos
- Contator Magnético
- Bobina de Controle 24Vcc
- 3 Polos (3P)
- 2 Contatos Auxiliares NA
- 2 Contatos Auxiliares NF
- Corrente Nominal 22A (AC-3)
- Potência Nominal 11kW (440Vac, AC-3)
- Conexões por Parafuso
- Montagem em Trilho DIN / Superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 22A (240Vca; AC-3) 22A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 30A (UL corrente nominal contínua) 32A (AC-1) |
| Potência ativa nominal (kW) | 5.5kW (240Vca; AC-3; IEC) 11kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1HP (120Vca; Monofásico; UL) 3HP (240Vca; Monofásico; UL) 5HP (208Vca; Trifásico; UL) 5HP (240Vca; Trifásico; UL) 10HP (480Vca; Trifásico; UL) 10HP (600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por terminais de parafuso |
| Polos | 3 Polo(s) |
| Tensão de Controle (CC) | 24Vcc |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Largura Líquida (mm) | 63 mm |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-N21DC24V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo SD-N21DC24V.
