Principais recursos
- Corrente nominal: 85A (AC-3, 380-440Vac)
- Potência nominal: 45kW (AC-3, 440Vac)
- Tensão de controle da bobina: 460-550Vac
- Número de polos: 3
- Contatos auxiliares: 2 NA + 2 NF
- Tipo de conexão: Borne de parafuso
- Função: Contator Magnético
- Aplicação: DOL / FVNR
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 85A (240Vac; AC-3) 85A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 100A (corrente contínua UL) 135A (AC-1) |
| Potência ativa nominal (kW) | 22kW (240Vac; AC-3; IEC) 45kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 5HP (120Vac; Monofásico; UL) 15HP (240Vac; Monofásico; UL) 20HP (208Vac; Trifásico; UL) 25HP (240Vac; Trifásico; UL) 50HP (480Vac; Trifásico; UL) 50HP (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Borne de parafuso |
| Polos | 3 Polos |
| Tensão de controle (AC) | 460-550Vac (50Hz/60Hz) (480Vac / 500Vac / 525Vac nom.) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 5.000.000 operações |
| Tipo de aplicação | Partida Direta em Linha (DOL) FVNR (Controle de Tensão Total Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N80AC500V |
| Em conformidade com normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos

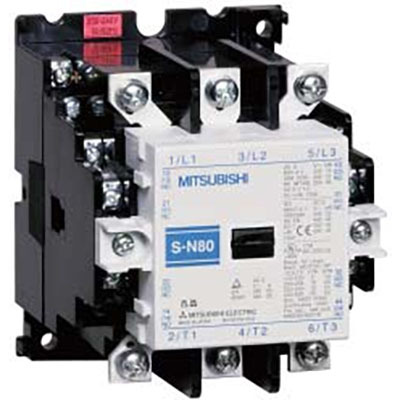

Este contator é um componente da linha MS-N da Mitsubishi Electric e é equivalente ao modelo S-N80AC500V.
Para mais informações sobre o produto e suas aplicações, entre em contato conosco.
