Visão geral

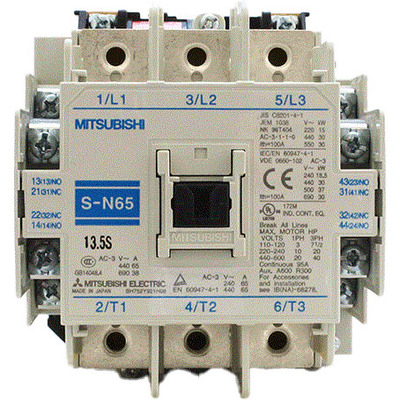

Este contator magnético, pertencente à série MS-N da Mitsubishi Electric, é projetado para manobra direta em carga (DOL) e operação FVNR (Full-Voltage Non-Reversing). Com 3 polos, ele oferece alta confiabilidade e desempenho para aplicações industriais.
O modelo S-N65 AC400V possui uma corrente nominal de 65A, classificada para a categoria AC-3 em tensões de 380V a 440V. A bobina de comando opera na faixa de 380V a 440V (50Hz/60Hz), com especificações preferenciais de 400V ou 415V. Inclui 2 contatos auxiliares NA e 2 NF para otimizar circuitos de controle e sinalização.
As conexões são realizadas através de bornes tipo parafuso, com opções de montagem em trilho DIN ou em superfície. Este contator é equivalente ao modelo S-N65AC400V e atende a rigorosos padrões de qualidade e segurança.
Principais recursos
- Contator magnético
- 3 polos
- Corrente nominal 65A (AC-3)
- Bobina de comando 380-440Vac
- 2 contatos NA auxiliares
- 2 contatos NF auxiliares
- Conexões por borne parafuso
- Montagem em trilho DIN ou superfície
- Equivalente a S-N65AC400V
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série/família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 65A (240Vca; AC-3) 65A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 95A (corrente contínua UL) 100A (AC-1) |
| Potência ativa nominal (kW) | 18.5kW (240Vca; AC-3; IEC) 30kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 3HP (120Vca; Monofásico; UL) 10HP (240Vca; Monofásico; UL) 15HP (208Vca; Trifásico; UL) 20HP (240Vca; Trifásico; UL) 40HP (480Vca; Trifásico; UL) 40HP (600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne parafuso |
| Polos | 3 polos |
| Tensão de controle (AC) | 380Vca-440Vca (50Hz/60Hz) (400Vca / 415Vca) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 5 000 000 operações |
| Tipo de aplicação | Manobra Direta em Carga (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N65AC400V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é um componente essencial para o controle de motores elétricos em diversas aplicações industriais. Sua construção robusta e certificações internacionais garantem operação confiável e segura.
