Visão geral

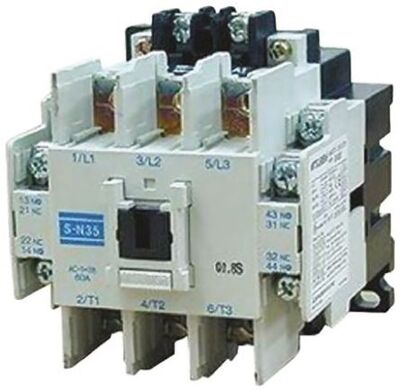

O contator magnético S-N35 AC24V da série MS-N da Mitsubishi Electric é um dispositivo projetado para aplicações de partida direta (DOL) e FVNR (Full-Voltage Non-Rv.). Este contator de 3 polos possui uma corrente nominal de 40A em diversas tensões AC-3, sendo adequado para potências de até 18.5kW (440Vac) conforme normas IEC.
A bobina de controle opera com 24Vca (50Hz/60Hz) e o dispositivo é equipado com 2 contatos auxiliares NA (normalmente abertos) e 2 contatos auxiliares NF (normalmente fechados). As conexões são do tipo borne parafusado, permitindo montagem tanto em trilho DIN quanto em superfície.
Este modelo tem uma largura de 75mm e é equivalente ao S-N35AC24V, garantindo compatibilidade com sistemas existentes. Sua construção robusta assegura durabilidade elétrica e mecânica para aplicações industriais.
Principais recursos
- 3 polos
- Corrente nominal de 40A (AC-3)
- Bobina de controle 24Vca
- 2 Contatos NA e 2 Contatos NF auxiliares
- Conexões por borne parafusado
- Montagem em trilho DIN ou superfície
- Largura de 75mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 40A (240Vca; AC-3) 40A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 40A (corrente contínua UL) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vca; AC-3; IEC) 18.5kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vca; Monofásico; UL) 5HP (240Vca; Monofásico; UL) 10HP (208Vca; Trifásico; UL) 10HP (240Vca; Trifásico; UL) 20HP (480Vca; Trifásico; UL) 20HP (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por borne parafusado |
| Polos | 3 Polo(s) |
| Tensão de controle (CA) | 24Vca (50Hz/60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N35AC24V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N35AC24V.
