Visão geral

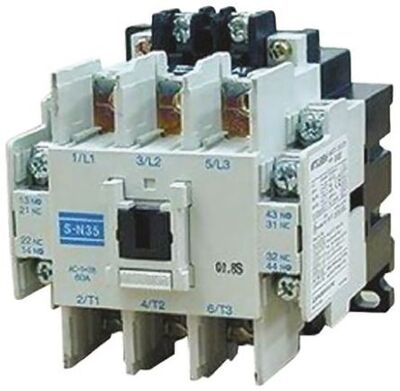

O contator magnético Mitsubishi Electric, modelo S-N35 AC100V, pertence à série MS-N e é projetado para aplicações de partida direta em carga (DOL) ou tensão plena sem reversão (FVNR). Com 3 polos e capacidade de corrente nominal de 40A (AC-3), este dispositivo é adequado para controlar motores elétricos de até 18.5kW em 440Vac.
Sua bobina de controle opera em uma faixa de 100Vac a 127Vac (50Hz/60Hz), oferecendo flexibilidade na instalação. O contator dispõe de 2 contatos auxiliares normalmente abertos (NA) e 2 contatos normalmente fechados (NF), facilitando a implementação de lógicas de comando e sinalização. As conexões são do tipo borne de parafuso, e a montagem pode ser realizada em trilho DIN ou superfície, com uma largura de 75mm.
Principais recursos
- Contator magnético série MS-N
- 3 polos
- Corrente nominal: 40A (AC-3)
- Tensão de controle da bobina: 100-127Vac (50Hz/60Hz)
- 2 contatos NA + 2 contatos NF auxiliares
- Conexões por borne de parafuso
- Montagem em trilho DIN ou superfície
- Largura: 75mm
- Aplicações: DOL / FVNR
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Contator magnético |
| Corrente nominal | 40A (240Vac; AC-3) 40A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 40A (UL continuous current rating) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vac; AC-3; IEC) 18.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vac; Single-phase; UL) 5HP (240Vac; Single-phase; UL) 10HP (208Vac; 3-phase; UL) 10HP (240Vac; 3-phase; UL) 20HP (480Vac; 3-phase; UL) 20HP (600Vac; 3-phase; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 3 Polos |
| Tensão de controle (AC) | 100Vac-127Vac (50Hz/60Hz) (110Vac / 120Vac) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-N35 AC120V |
| Equivalente a | S-N35AC100V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto substitui o modelo S-N35 AC120V e é equivalente ao S-N35AC100V.
