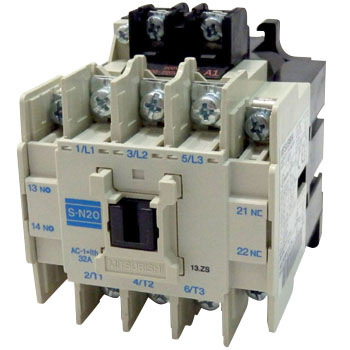

Contator Mitsubishi Electric MS-N S-N20 AC230V 22A 3P 11kW Contator magnético Mitsubishi Electric MS-N, SKU S-N20 AC230V. Tensão de bobina 220-240Vca, corrente nominal 22A AC-3, potência 11kW (440V). 3 polos, 1NA+1NF. Contator magnético – Acionamento Direto em Linha (DOL) / FVNR (Tensão Nominal Completa Não Reversa) – Série MS-N da Mitsubishi Electric – 3 polos (3P) – Corrente nominal de 22A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) – Potência nominal de 11kW (440Vca; AC-3; IEC) / 10HP (480Vca; trifásico; UL). Tensão da bobina de controle 220Vca-240Vca (50Hz) / 230Vca-240Vca (60Hz) – com contatos auxiliares 1NA+1NF – Conexões por borne de parafuso – Montagem em trilho DIN / superfície – largura de 63mm – equivalente ao S-N20AC230V. ### Principais recursos
- Contator magnético
- Contatos auxiliares: 1 NA + 1 NF
- Montagem em trilho DIN ou superfície
### Especificações | Parâmetro | Valor | | :———————————————— | :———————————————————————————————- | | Marca principal | Mitsubishi Electric | | Função principal | Contator | | Série / nome da família do produto | Série MS-N | | Funções | Contator magnético | | Corrente nominal | 22A (240Vca; AC-3) 22A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 30A (corrente contínua UL) 32A (AC-1) | | Potência ativa nominal (kW) | 5.5kW (240Vca; AC-3; IEC) 11kW (440Vca; AC-3; IEC) | | Potência nominal (HP) | 1HP (120Vca; Monofásico; UL) 3HP (240Vca; Monofásico; UL) 5HP (208Vca; Trifásico; UL) 5HP (240Vca; Trifásico; UL) 10HP (480Vca; Trifásico; UL) 10HP (600Vca; Trifásico; UL) | | Tensão nominal de operação (Ue) | 690 V | | Tipo de conexão | Conexões por borne de parafuso | | Polos | 3 Polos | | Tensão de Controle (CA) | 220Vca-240Vca (50Hz) 230Vca-240Vca (60Hz) | | Modo de montagem | Trilho DIN Superfície | | Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA | | Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF | | Número de circuitos Normalmente Abertos (NA) | 3 Polos NA | | Grau de proteção | IP00 | | Largura líquida (mm) | 63 mm | | Durabilidade elétrica (com carga) | 1 000 000 operações | | Durabilidade mecânica (sem carga) | 10 000 000 operações | | Tipo de aplicação | Acionamento Direto em Linha (DOL) FVNR (Tensão Nominal Completa Não Reversa) | | Status do produto do fabricante | Em descontinuação gradual | | Equivalente a | S-N20AC230V | | Produto substituído por | S-N20 AC200V | | Em conformidade com padrão(ões) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) | ### Documentos
Este produto é um contator magnético da série MS-N, equivalente ao modelo S-N20AC230V. O produto está em processo de descontinuação gradual e pode ser substituído pelo modelo S-N20 AC200V. Entre em contato para mais informações sobre este componente.https://mokka-sensors.com.br/#contato
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Contactor |
| Product series / family name | MS-N series |
| Functions | Magnetic contactor |
| Rated current | 22A (240Vac; AC-3) 22A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 30A (UL continuous current rating) 32A (AC-1) |
| Rated active power (kW) | 5.5kW (240Vac; AC-3; IEC) 11kW (440Vac; AC-3; IEC) |
| Rated power (HP) | 1HP (120Vac; Single-phase; UL) 3HP (240Vac; Single-phase; UL) 5HP (208Vac; 3-phase; UL) 5HP (240Vac; 3-phase; UL) 10HP (480Vac; 3-phase; UL) 10HP (600Vac; 3-phase; UL) |
| Rated operating voltage (Ue) | 690 V |
| Connection type | Screw-clamp connections |
| Poles | 3 Pole(s) |
| Control Voltage (AC) | 220Vac-240Vac (50Hz) 230Vac-240Vac (60Hz) |
| Mounting mode | DIN rail Surface |
| Normally Open (NO) auxliary contacts | 1 NO contacts |
| Normally Closed (NC) auxiliary contacts | 1 NC contacts |
| Number of Normally Open (NO) circuits | 3 NO Pole(s) |
| Degree of protection | IP00 |
| Net Width (mm) | 63 mm |
| Electrical durability (with load) | 1 000 000 operations |
| Mechanical durability (at no load) | 10 000 000 operations |
| Application type | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Manufacturer product status | Phasing out |
| Equivalent to | S-N20AC230V |
| Product replaced by | S-N20 AC200V |
| Compliant with standard(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
