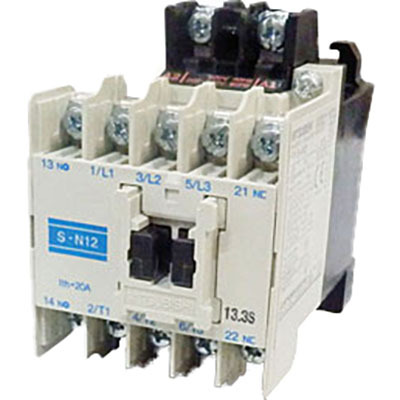

Contator Magnético Mitsubishi Electric MS-N S-N12 AC230V 12A 3P
Este contator magnético da série MS-N da Mitsubishi Electric é projetado para operações Direta na Linha (DOL) e Tensão Total Sem Reversão (FVNR). Ele opera em uma tensão de controle de 220-240Vca (50Hz) e 230-240Vca (60Hz), sendo uma solução confiável para diversas aplicações industriais.
Com 3 polos, o contator suporta uma corrente nominal de 12A nas condições AC-3 (380-440Vca), e oferece uma capacidade de potência nominal de 5.5kW a 440Vca (AC-3, IEC). Inclui contatos auxiliares 1NA (Normalmente Aberto) e 1NF (Normalmente Fechado) para sinalização e controle adicional.
Principais recursos
- Contator magnético
- Ideal para aplicações DOL / FVNR
- 3 polos
- Corrente nominal 12A (AC-3, 380-440Vca)
- Potência nominal 5.5kW (AC-3, 440Vca)
- Bobina de controle 220-240Vca
- 1 contato auxiliar NA e 1 contato auxiliar NF
- Conexões por borne de parafuso
- Montagem em trilho DIN ou superfície
- Largura de 53mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vca; AC-3) 12A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vca; AC-3; IEC) 5.5kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vca; Monofásico; UL) 1.5HP (1-1/2HP) (240Vca; Monofásico; UL) 3HP (208Vca; Trifásico; UL) 3HP (240Vca; Trifásico; UL) 7.5HP (7-1/2HP) (480Vca; Trifásico; UL) 7.5HP (7-1/2HP) (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 3 Polos |
| Tensão de controle (CA) | 220Vca-240Vca (50Hz) 230Vca-240Vca (60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 53 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direta na Linha (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Descontinuando |
| Equivalente a | S-N12AC230V |
| Produto substituído por | S-N12 AC200V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente ao modelo S-N12AC230V e está sendo substituído pelo modelo S-N12 AC200V.
Entre em contato conosco para mais informações.
