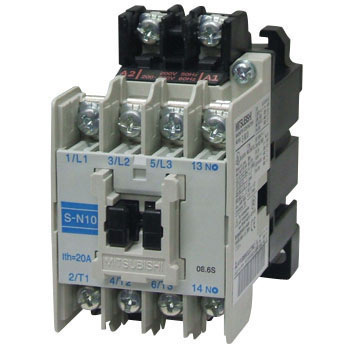

Contator MS-N Mitsubishi Electric 3P 9A 200-240Vca 1NA S-N10 AC200V Contator magnético Mitsubishi Electric S-N10 AC200V, série MS-N, 3 polos, corrente nominal de 9A (AC-3), com tensão de bobina de 200-240Vca e 1 contato auxiliar NA. Ideal para montagem em trilho DIN. “`html
Visão geral
Este contator magnético da série MS-N da Mitsubishi Electric é projetado para aplicações de Partida Direta (DOL) / FVNR (Tensão Completa Não Reversa). Opera com uma corrente nominal de 9A em regime AC-3 para tensões de 380Vac a 440Vac, oferecendo uma capacidade de potência de 4kW em 440Vac (AC-3, IEC).
A unidade possui uma bobina de controle com tensão de 200Vac a 240Vac (50Hz/60Hz) e é equipada com 1 contato auxiliar Normalmente Aberto (NA). Suas conexões são do tipo bornes de parafuso e o método de montagem permite tanto em trilho DIN quanto em superfície, com uma largura de 43mm.
Principais recursos
- Contator magnético
- 3 polos
- Corrente nominal de 9A (AC-3 a 380-440Vca)
- Potência nominal de 4kW (AC-3 a 440Vca)
- Bobina de controle 200-240Vca
- 1 contato auxiliar NA
- Conexões por bornes de parafuso
- Montagem em trilho DIN / Superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 11A (240Vca; AC-3) 9A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 13A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 2.5kW (240Vca; AC-3; IEC) 4kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vca; Monofásico; UL) 1.5HP (1-1/2HP) (240Vca; Monofásico; UL) 3HP (208Vca; Trifásico; UL) 3HP (240Vca; Trifásico; UL) 5HP (480Vca; Trifásico; UL) 5HP (600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 3 Polos |
| Tensão de controle (AC) | 200Vca-240Vca (50Hz/60Hz) (208Vca / 220Vca / 230Vca) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Completa Não Reversa) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-N10 AC220V |
| Equivalente a | S-N10AC200V |
| Em conformidade com padrão(ões) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator substitui o modelo S-N10 AC220V e é equivalente ao S-N10AC200V.
