Visão geral

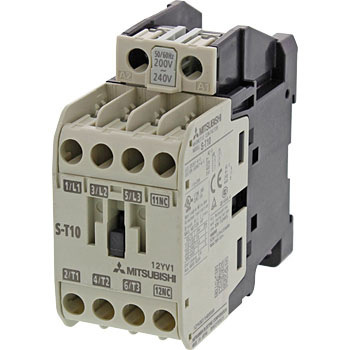

Este contator magnético da Mitsubishi Electric, pertencente à série MS-T, foi concebido para operação de Partida Direta (DOL) e FVNR (Full-Voltage Non-Rv.). Com 3 polos e uma corrente nominal de 12A sob a categoria AC-3 (em tensões de 380Vac a 440Vac), este dispositivo é capaz de gerenciar uma potência nominal de 5.5kW a 440Vac (IEC).
A unidade de controle da bobina opera em 220Vdc e o contator dispõe de 2 contatos auxiliares do tipo Normalmente Abertos (NA). As conexões elétricas são realizadas através de terminais tipo parafuso, que contam com proteção contra toque, garantindo segurança durante a instalação e manutenção. O design permite montagem tanto em trilho DIN quanto em superfície, oferecendo flexibilidade de instalação.
Com uma largura de 43mm, este contator é uma solução eficiente para quadros de comando que demandam otimização de espaço. Sua construção robusta assegura confiabilidade em ambientes industriais, com durabilidade elétrica de 100.000 ciclos sob carga nominal e durabilidade mecânica de 10.000.000 de ciclos.
Principais recursos
- Contator Magnético
- 3 Polos
- Corrente Nominal: 12A (AC-3 a 440Vac)
- Potência Nominal: 5.5kW (AC-3 a 440Vac)
- Tensão da Bobina: 220Vdc
- 2 Contatos Auxiliares NA
- Conexões por Terminais tipo Parafuso com Proteção
- Montagem em Trilho DIN ou Superfície
- Largura: 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Primária | Mitsubishi Electric |
| Função Principal | Contator |
| Série / Nome da Família do Produto | Série MS-T |
| Funções | Contator Magnético |
| Corrente Nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (500Vac; AC-3) 20A (Corrente de energização com classificação UL) 13A (AC-1) |
| Potência Ativa Nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência Nominal (HP) | 1/2HP (110-120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 3HP (220-240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (440-480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (550-600Vac; Trifásico; UL) |
| Tensão Nominal de Operação (Ue) | 690 V |
| Tensão Nominal de Impulso (Uimp) | 6 kV |
| Tipo de Conexão | Terminais tipo parafuso com proteção contra toque |
| Polos | 3 Polos |
| Tensão de Controle (CC) | 220Vcc |
| Modo de Montagem | Trilho DIN Superfície |
| Contatos Auxiliares Normalmente Abertos (NA) | 2 Contatos NA |
| Número de Circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de Proteção | IP20 |
| Largura Líquida (mm) | 43 mm |
| Durabilidade Elétrica (com carga) | (a 12A; AC-3; 380-440Vac) 100.000 operações |
| Durabilidade Mecânica (sem carga) | 10.000.000 operações |
| Tipo de Aplicação | Partida Direta (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do Produto do Fabricante | Comercializado |
| Equivalente a | SD-T12DC220V2A |
| Em conformidade com as normas | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de Poluição | 3 |
