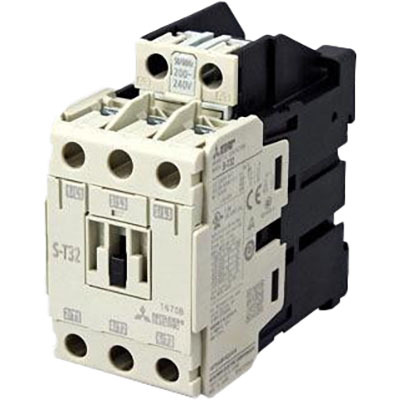

Contator Magnético Mitsubishi Electric MS-T S-T32BC AC500V 32A 3P
Visão geral
Este contator magnético da série MS-T da Mitsubishi Electric foi projetado para aplicações de Partida Direta (DOL – Direct On Line) e FVNR (Full-Voltage Non-Reversing). Com 3 polos e corrente nominal de 32A (classificação AC-3), é uma solução robusta para o controle de motores elétricos.
Oferece uma ampla faixa de tensão de controle de 460 a 550VCA, sendo compatível com frequências de 50Hz e 60Hz, com tensões nominais como 480VCA, 500VCA e 525VCA. Suas conexões por bornes com proteção contra toque garantem segurança e praticidade na instalação.
O contator é adequado para montagem em trilho DIN ou superfície, possuindo uma largura de 43mm, o que facilita a integração em painéis elétricos compactos. Sua capacidade de interrupção em AC-3 é de 15kW a 440VCA e 20HP a 440-480VCA.
Principais recursos
- Contator Magnético
- Série MS-T
- 3 Polos
- Corrente Nominal 32A (AC-3)
- Tensão de Comando 460-550VCA
- Aplicações DOL / FVNR
- Conexões com Proteção contra Toque
- Montagem em Trilho DIN / Superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Primária | Mitsubishi Electric |
| Função Principal | Contator |
| Série / Nome da Família do Produto | Série MS-T |
| Funções | Contator magnético |
| Corrente Nominal | 32A (240Vca; AC-3) 32A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 24A (500Vca; AC-3) 32,5A (corrente de energização nominal UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 7,5kW (240Vca; AC-3; IEC) 15kW (440Vca; AC-3; IEC) |
| Potência Nominal (HP) | 2HP (110-120Vca; Monofásico; UL) 5HP (220-240Vca; Monofásico; UL) 10HP (200Vca; Trifásico; UL) 10HP (220-240Vca; Trifásico; UL) 20HP (440-480Vca; Trifásico; UL) 15HP (550-600Vca; Trifásico; UL) |
| Tensão Nominal de Operação (Ue) | 690 V |
| Tensão Nominal de Impulso (Uimp) | 6 kV |
| Tipo de Conexão | Conexões por bornes com proteção contra toque (Term. de fiação rápida) |
| Polos | 3 Polos |
| Tensão de Comando (CA) | 460-550Vca (50Hz/60Hz) (480Vca / 500Vca / 525Vca nom.) |
| Modo de Montagem | Trilho DIN Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 43 mm |
| Durabilidade Elétrica (com carga) | (a 30A; AC-3; 380-440Vca) 200.000 operações |
| Durabilidade Mecânica (sem carga) | 10.000.000 operações |
| Tipo de Aplicação | Partida Direta (DOL) FVNR |
| Status do Produto do Fabricante | Comercializado |
| Equivalente a | S-T32BCAC500V |
| Em conformidade com normas | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este produto é equivalente ao modelo S-T32BCAC500V.
Entre em contato para mais informações.
