Visão geral

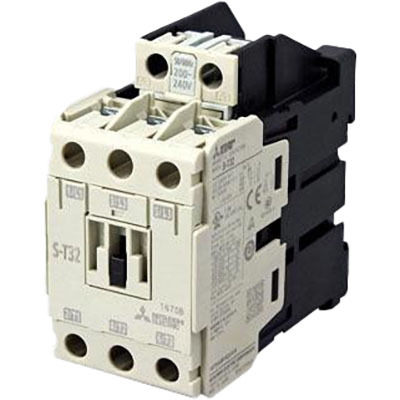

Contator magnético da série MS-T da Mitsubishi Electric, projetado para operações de partida direta de motores (DOL) e controle de plena tensão sem reversão (FVNR). Este dispositivo de 3 polos (3P) oferece uma corrente nominal de 32A nas faixas de tensão 380-440Vca sob categoria AC-3.
Com capacidade de potência de 15kW (440Vca, AC-3, IEC) e 20HP (440-480Vca, trifásico, UL), o contator é adequado para uma ampla gama de aplicações industriais. A bobina de controle opera em 380-440Vca (50Hz/60Hz), com tensões preferenciais de 400Vca e 415Vca.
A conexão dos condutores é realizada por meio de terminais de parafuso com proteção contra toque (conexão rápida), facilitando a instalação e garantindo a segurança. O contator pode ser montado em trilho DIN ou em superfície, ocupando uma largura de 43mm.
Principais recursos
- Tipo de aplicação: Partida Direta (DOL) / FVNR (Full-Voltage Non-Rv.)
- Número de Polos: 3
- Corrente Nominal (AC-3): 32A (380-440Vca)
- Potência Nominal (AC-3): 15kW (440Vca)
- Potência Nominal (UL): 20HP (440-480Vca, trifásico)
- Tensão da Bobina de Controle: 380-440Vca (50Hz/60Hz)
- Conexões: Parafuso com proteção contra toque
- Montagem: Trilho DIN / Superfície
- Largura: 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 32A (240Vca; AC-3) 32A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 24A (500Vca; AC-3) 32,5A (corrente de energização nominal UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 7,5kW (240Vca; AC-3; IEC) 15kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 2HP (110-120Vca; Monofásico; UL) 5HP (220-240Vca; Monofásico; UL) 10HP (200Vca; Trifásico; UL) 10HP (220-240Vca; Trifásico; UL) 20HP (440-480Vca; Trifásico; UL) 15HP (550-600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões de parafuso com proteção contra toque (conexão rápida) |
| Polos | 3 Polo(s) |
| Tensão de Controle (CA) | 380Vca-440Vca (50Hz/60Hz) (400Vca / 415Vca) |
| Modo de Montagem | Trilho DIN Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 NA Polo(s) |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 30A; AC-3; 380-440Vca) 200.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de Aplicação | Partida Direta (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T32BCAC400V |
| Em conformidade com a(s) norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator magnético S-T32BC AC400V é equivalente ao modelo S-T32BCAC400V.
Entre em contato para mais informações sobre o Contator Magnético Mitsubishi Electric S-T32BC AC400V.
