Visão geral

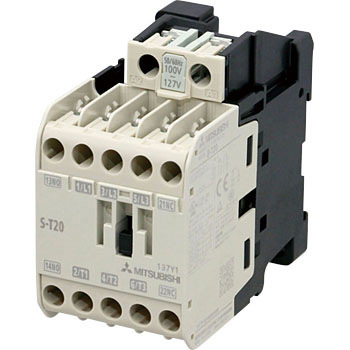

Contator magnético da linha MS-T da Mitsubishi Electric, modelo S-T20BC AC48V(2a), projetado para acionamento direto em linha (DOL) ou partidas de plena tensão sem reversão (FVNR). Este dispositivo é essencial para o controle de motores elétricos em diversas aplicações industriais e comerciais.
Com 3 polos e corrente nominal de 18A para a classe AC-3 em tensões de 380V a 440V, o contator oferece robustez e confiabilidade. Sua bobina de controle opera em 48Vac (50Hz/60Hz), garantindo compatibilidade com sistemas de comando comuns. Inclui 2 contatos auxiliares Normalmente Abertos (NA) para funções adicionais de sinalização ou intertravamento.
Possui conexões por bornes com proteção contra toque (terminal de conexão rápida) e pode ser montado tanto em trilho DIN quanto em superfície. Sua largura de 43mm o torna uma solução compacta para quadros elétricos.
Principais recursos
- Contator magnético para partida direta (DOL) / FVNR
- Corrente nominal de 18A (AC-3 a 380-440Vac)
- Potência nominal de 7.5kW (440Vac; AC-3; IEC)
- Bobina de controle em 48Vac-50Vac (50Hz/60Hz)
- 3 polos
- 2 contatos auxiliares NA
- Conexões por bornes com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-T series |
| Funções | Contator magnético |
| Corrente nominal | 18A (240Vac; AC-3) 18A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 17A (500Vac; AC-3) 20A (corrente de energização nominal UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 4.5kW (240Vac; AC-3; IEC) 7.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1HP (110-120Vac; Monofásico; UL) 2HP (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 5HP (220-240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (440-480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (550-600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões por bornes com proteção contra toque (terminal de conexão rápida) |
| Polos | 3 Polos |
| Tensão de Controle (AC) | 48Vac-50Vac (50Hz/60Hz) |
| Modo de Montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 18A; AC-3; 380-440Vac) 100 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de Aplicação | Partida Direta (DOL) FVNR (Plena Tensão Não-Reversível) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T20BCAC48V2A |
| Em conformidade com padrão(ões) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator magnético é o equivalente ao modelo S-T20BCAC48V2A.
