Visão geral

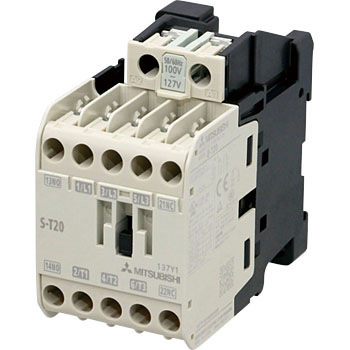

Este contator magnético da linha MS-T da Mitsubishi Electric é projetado para aplicações de Partida Direta (DOL) e Tensão Plena Não Reversa (FVNR). Com capacidade de corrente nominal de 18A (AC-3) e potência nominal de 7.5kW (440Vac), é uma solução robusta para controle de motores elétricos.
O dispositivo conta com 3 polos e uma bobina de controle com tensão de 24Vac, operando tanto em 50Hz quanto em 60Hz. Possui 2 contatos auxiliares Normalmente Abertos (NA), facilitando a integração em circuitos de comando e sinalização.
Principais recursos
- Contator magnético para partida direta (DOL)
- 3 polos
- Corrente nominal de 18A (AC-3)
- Potência nominal de 7.5kW (440Vac)
- Bobina de controle 24Vac
- 2 contatos auxiliares Normalmente Abertos (NA)
- Conexões por parafuso com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série/família do produto | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 18A (240Vac; AC-3) 18A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 17A (500Vac; AC-3) 20A (corrente de energização nominal UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 4.5kW (240Vac; AC-3; IEC) 7.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1HP (110-120Vac; Monofásico; UL) 2HP (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 5HP (220-240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (440-480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (550-600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexões por parafuso com proteção contra toque (Terminais de fiação rápida) |
| Polos | 3 Polos |
| Tensão de controle (AC) | 24Vac (50Hz/60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 18A; AC-3; 380-440Vac) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Não Reversa) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T20BCAC24V2A |
| Em conformidade com as normas | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é equivalente ao modelo S-T20BCAC24V2A.
Para mais informações e para discutir suas necessidades, entre em contato conosco.
