Visão geral

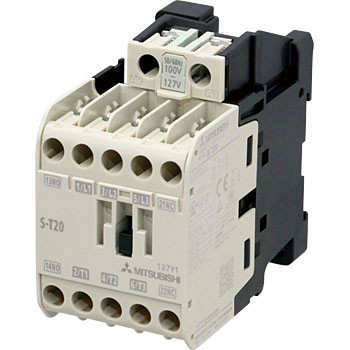

Este contator magnético da Mitsubishi Electric, série MS-T, é um dispositivo de ligação direta (DOL / FVNR) projetado para controle de motores elétricos. Com 3 polos e capacidade nominal de corrente de 18A (em AC-3 para 380-440Vac), ele suporta potências de até 7,5kW (em AC-3 para 440Vac) ou 7,5HP (em 440-480Vac para motores trifásicos segundo UL).
A bobina de controle opera em uma faixa de tensão de 200Vac a 240Vac (50Hz/60Hz), com variações comuns como 208Vac, 220Vac e 230Vac. O contator inclui 2 contatos auxiliares Normalmente Abertos (NA) para expansão das funcionalidades de controle e sinalização. As conexões elétricas utilizam terminais de parafuso com proteção contra toque, também conhecidos como terminação de fiação rápida, proporcionando segurança e agilidade na instalação.
O contator magnético é versátil quanto à montagem, podendo ser instalado em trilho DIN ou em superfície. Sua largura de 43mm o torna compacto para aplicações em quadros de comando. Este modelo é equivalente ao S-T20BCAC200V2A e atende a rigorosos padrões de qualidade e segurança, incluindo certificações CE, JIS, TUV Rheinland, IEC e cULus.
Principais recursos
- Contator magnético para partida direta (DOL / FVNR)
- 3 polos
- Corrente nominal: 18A (AC-3)
- Potência nominal: 7,5kW (AC-3) / 7,5HP (UL)
- Tensão de controle: 200Vac – 240Vac
- 2 contatos auxiliares Normalmente Abertos (NA)
- Conexões por terminais de parafuso com proteção
- Montagem em trilho DIN ou superfície
- Largura de 43mm
- Conformidade com normas internacionais
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / família de produtos | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 18A (240Vac; AC-3) 18A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 17A (500Vac; AC-3) 20A (corrente de energização UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 4.5kW (240Vac; AC-3; IEC) 7.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1HP (110-120Vac; Monofásico; UL) 2HP (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 5HP (220-240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (440-480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (550-600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões por terminais de parafuso com proteção contra toque (Terminação de fiação rápida) |
| Polos | 3 Polo(s) |
| Tensão de controle (AC) | 200Vac-240Vac (50Hz/60Hz) (208Vac / 220Vac / 230Vac) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 18A; AC-3; 380-440Vac) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Completa Não Reversa) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T20BCAC200V2A |
| Em conformidade com a(s) norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é compatível com os requisitos para aplicações industriais que demandam controle confiável de motores.
Para mais informações ou para adquirir este produto, entre em contato conosco.
