Visão geral

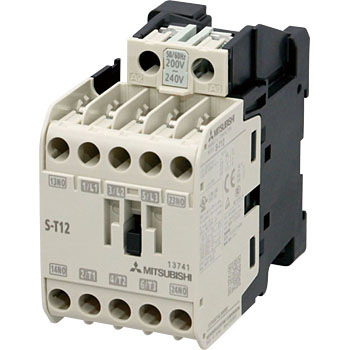

Este contator magnético da série MS-T da Mitsubishi Electric é projetado para operações Direta na Partida (DOL) e em sistemas FVNR (Full-Voltage Non-Reversing). Com 3 polos, ele gerencia correntes nominais de até 12A sob a categoria AC-3, suportando potência de até 5.5kW em 440Vac.
O dispositivo opera com uma bobina de controle de 48Vac a 50Vac (50Hz/60Hz) e inclui 2 contatos auxiliares Normalmente Abertos (NA) para sinalização e controle adicional. Conexões são feitas através de terminais tipo parafuso com proteção contra toque, permitindo uma fiação rápida e segura, e o contator é compatível com montagem em trilho DIN ou em superfície, com uma largura de 43mm.
Principais recursos
- Contator magnético de 3 polos
- Corrente nominal de 12A (AC-3 a 380-440Vac)
- Potência nominal de 5.5kW (AC-3 a 440Vac)
- Tensão de controle da bobina 48Vac-50Vac
- 2 contatos auxiliares NA
- Conexões por parafuso com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-T series |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (500Vac; AC-3) 20A (corrente de energização nominal UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (110-120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 3HP (220-240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (440-480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (550-600Vac; Trifásico; UL) |
| Tensão de operação nominal (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões por parafuso com proteção contra toque (Terminais de fiação rápida) |
| Polos | 3 Polos |
| Tensão de Controle (AC) | 48Vac-50Vac (50Hz/60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 12A; AC-3; 380-440Vac) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Direta na Partida (DOL) FVNR (Full-Voltage Non-Reversing) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T12BCAC48V2A |
| Em conformidade com as normas | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é equivalente ao modelo S-T12BCAC48V2A.
Para mais informações ou para adquirir este produto, entre em contato conosco.
