Visão geral

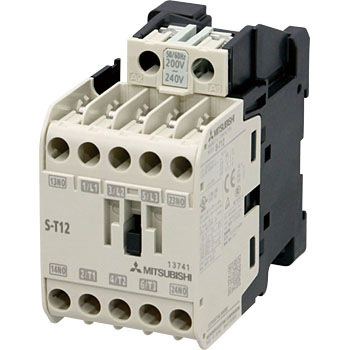

Este contator magnético da linha MS-T da Mitsubishi Electric, modelo S-T12BC com bobina de comando em AC24V, é projetado para aplicações Direta Sobre Linha (DOL) / FVNR (Tensão Plena Não Reversa). Possui 3 polos e corrente nominal de 12A sob a classe de uso AC-3 em tensões de 380V a 440V, suportando uma potência de 5.5kW em 440Vac.
O contator S-T12BC oferece 2 contatos auxiliares normalmente abertos (2NO), facilitando a integração em circuitos de controle e sinalização. Suas conexões por bornes com proteção contra toque (terminais de conexão rápida) garantem segurança e agilidade na instalação, que pode ser feita em trilho DIN ou superfície.
O equipamento possui uma bobina de comando de 24Vac, com operação em 50Hz ou 60Hz, e oferece um alto grau de proteção IP20. É uma solução robusta e confiável para manobra de motores e cargas elétricas em diversas aplicações industriais.
Principais recursos
- Contator Magnético
- 3 Polos
- Corrente Nominal 12A (AC-3)
- Potência Nominal 5.5kW (AC-3)
- Bobina de Comando 24Vac
- 2 Contatos Auxiliares Normalmente Abertos (2NO)
- Conexões por Borne com Proteção contra Toque
- Montagem em Trilho DIN ou Superfície
- Largura de 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (500Vac; AC-3) 20A (corrente de energização nominal UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (110-120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 3HP (220-240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (440-480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (550-600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões por borne com proteção contra toque (terminal de conexão rápida) |
| Polos | 3 Polo(s) |
| Tensão de comando (AC) | 24Vac (50Hz/60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 12A; AC-3; 380-440Vac) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Direta Sobre Linha (DOL) FVNR (Tensão Plena Não Reversa) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T12BCAC24V2A |
| Em conformidade com a(s) norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este produto é equivalente ao modelo S-T12BCAC24V2A.
