Título SEO: Contator Magnético Mitsubishi Electric S-T12 AC48V(2a)

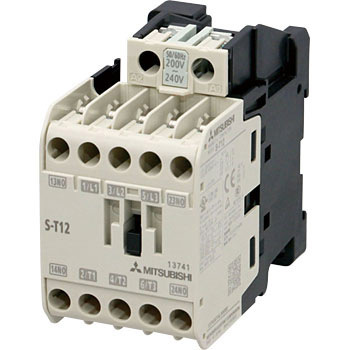

Este contator magnético da linha MS-T da Mitsubishi Electric é projetado para operações Direta na Linha (DOL) e FVNR (Tensão Plena Não Reversível). Com 3 polos e capacidade de corrente nominal de 12A para uso AC-3 em tensões de 380V a 440V, ele é adequado para aplicações de até 5.5kW em 440V AC-3 segundo a norma IEC.
A bobina de controle opera com tensão de 48VCA a 50VCA (50Hz/60Hz), e o contator dispõe de 2 contatos auxiliares NA (Normalmente Abertos). As conexões são do tipo terminal de parafuso com proteção contra toque acidental, permitindo montagem em trilho DIN ou em superfície.
Principais recursos
- Contator magnético
- 3 polos
- Corrente nominal de 12A (AC-3, 380-440Vac)
- Tensão da bobina de 48Vac-50Vac
- 2 contatos auxiliares NA
- Conexões com terminal de parafuso e proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (500Vac; AC-3) 20A (corrente de energização nominal UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (110-120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 3HP (220-240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (440-480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (550-600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões com terminal de parafuso e proteção contra toque |
| Polos | 3 Polo(s) |
| Tensão de controle (CA) | 48Vac-50Vac (50Hz/60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 12A; AC-3; 380-440Vac) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Direta na Linha (DOL) FVNR (Tensão Plena Não Reversível) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T12AC48V2A |
| Em conformidade com norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este produto é equivalente ao modelo S-T12AC48V2A.
Para mais informações sobre este ou outros produtos, entre em contato conosco.
