Visão geral

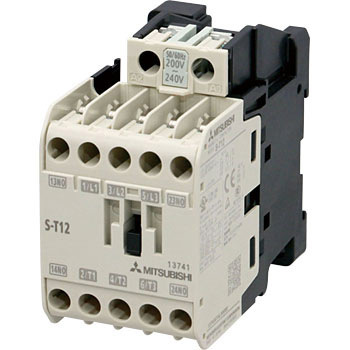

O contator magnético da série MS-T da Mitsubishi Electric é uma solução robusta para acionamento direto em linha (DOL) e aplicações de tensão plena sem reversão (FVNR). Ele é projetado para gerenciar circuitos de motores elétricos com segurança e eficiência.
Este modelo opera com 3 polos e possui uma capacidade nominal de corrente de 12A (AC-3) para tensões de até 440V, além de suportar uma potência nominal de 5.5kW (440Vac, AC-3, IEC) e 7.5HP (440-480Vac, 3-fases, UL). A bobina de controle opera com 24Vac em 50Hz ou 60Hz.
Equipado com 2 contatos auxiliares Normalmente Abertos (NA), conexões por parafusos com proteção contra toque e compatibilidade para montagem em trilho DIN ou superfície, o contator MS-T se destaca pela praticidade e segurança. Sua largura compacta de 43mm otimiza o espaço em painéis elétricos. Este equipamento é equivalente ao S-T12AC24V2A.
Principais recursos
- Contator magnético Trifásico (3P)
- Corrente nominal AC-3: 12A (380-440Vac)
- Potência nominal AC-3: 5.5kW (440Vac)
- Potência nominal UL: 7.5HP (440-480Vac, 3-fases)
- Bobina de controle: 24Vac (50/60Hz)
- 2 contatos auxiliares Normalmente Abertos (NA)
- Conexões por parafusos com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (500Vac; AC-3) 20A (corrente de energização nominal UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (110-120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 3HP (220-240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (440-480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (550-600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexões por parafusos com proteção contra toque |
| Polos | 3 Polos |
| Tensão de controle (AC) | 24Vac (50Hz/60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 12A; AC-3; 380-440Vac) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Direta Em Linha (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T12AC24V2A |
| Em conformidade com a(s) norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é um substituto direto para o modelo S-T12AC24V2A. Entre em contato conosco para mais informações sobre este produto. https://mokka-sensors.com.br/#contato
