Visão geral

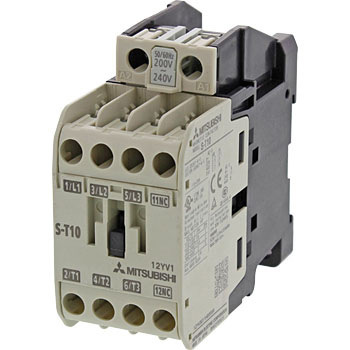

O contator magnético S-T10 da linha MS-T da Mitsubishi Electric é projetado para aplicações de Acionamento Direto (DOL) e Tensão Total Sem Reversão (FVNR). Este modelo de 3 polos (3P) oferece uma corrente nominal de 9A para a categoria AC-3 em tensões de 380V a 440V.
Possui uma bobina de controle operando em 380Vac a 440Vac (50Hz/60Hz), com tensões específicas de 400Vac / 415Vac. O dispositivo inclui 1 contato auxiliar Normalmente Fechado (NF), conexões por bornes com proteção contra toque e pode ser montado em trilho DIN ou superfície, com uma largura de 36mm.
Principais recursos
- Contator magnético de 3 polos
- Corrente nominal de 9A (AC-3) em 380-440Vac
- Potência nominal de 4kW em 440Vac (AC-3, IEC)
- Bobina de controle AC: 380-440Vac (50/60Hz)
- 1 contato auxiliar NF
- Conexões por bornes com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 36mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 11A (240Vac; AC-3) 9A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 7A (500Vac; AC-3) 13A (corrente de energização nominal UL) 11A (AC-1) |
| Potência ativa nominal (kW) | 2.5kW (240Vac; AC-3; IEC) 4kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (110-120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 3HP (220-240Vac; Trifásico; UL) 5HP (440-480Vac; Trifásico; UL) 5HP (550-600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões por bornes com proteção contra toque |
| Polos | 3 Polos |
| Tensão de controle (AC) | 380Vac-440Vac (50Hz/60Hz) (400Vac / 415Vac) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Fechados (NF) | 1 Contato(s) NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 36 mm |
| Durabilidade elétrica (com carga) | (a 9A; AC-3; 380-440Vac) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Acionamento Direto (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T10AC400V1B |
| Em conformidade com as normas | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é equivalente ao modelo S-T10AC400V1B.
