Visão geral

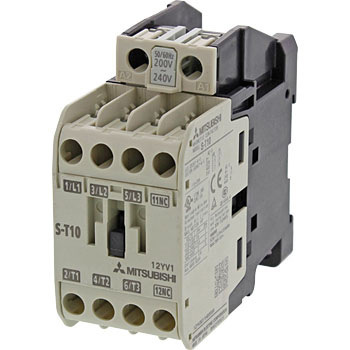

Este contator magnético da série MS-T da Mitsubishi Electric é uma solução confiável para aplicações de partida direta em motores (DOL – Direct On Line). Projetado para operação robusta, ele atende às exigências de circuitos de comando e força em instalações industriais.
Com três polos e capacidade nominal de corrente de 9A sob a categoria AC-3 (a 380-440Vac), este contator é adequado para o controle de motores elétricos com potência de até 4kW (a 440Vac, IEC). Sua bobina opera em uma ampla faixa de tensão de 100Vac a 127Vac (50Hz/60Hz), oferecendo flexibilidade na alimentação.
Dispõe de um contato auxiliar normalmente fechado (1NC) para funções de intertravamento ou sinalização, além de conexões por borne de parafuso com proteção contra contato acidental. A montagem pode ser realizada em trilho DIN ou diretamente na superfície do painel.
Principais recursos
- Contator Magnético Trifásico
- Bobina de Comando 100-127Vac
- Corrente Nominal AC-3: 9A (380-440Vac)
- Potência Nominal AC-3: 4kW (440Vac)
- 1 Contato Auxiliar Normalmente Fechado (1NC)
- Conexões por Borne de Parafuso com Proteção
- Montagem em Trilho DIN ou Superfície
- Largura de 36mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi Electric |
| Função Principal | Contator |
| Série / Nome da família de produtos | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 11A (240Vca; AC-3) 9A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 7A (500Vca; AC-3) 13A (corrente de energização nominal UL) 11A (AC-1) |
| Potência ativa nominal (kW) | 2.5kW (240Vca; AC-3; IEC) 4kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (110-120Vca; Monofásico; UL) 1.5HP (1-1/2HP) (220-240Vca; Monofásico; UL) 3HP (200Vca; Trifásico; UL) 3HP (220-240Vca; Trifásico; UL) 5HP (440-480Vca; Trifásico; UL) 5HP (550-600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões por borne de parafuso com proteção contra contato |
| Polos | 3 Polo(s) |
| Tensão de Controle (CA) | 100Vca-127Vca (50Hz/60Hz) (110Vca / 120Vca) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 circuito(s) NA |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 36 mm |
| Durabilidade elétrica (com carga) | (a 9A; AC-3; 380-440Vca) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Total Não Invertida) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T10AC100V1B |
| Em conformidade com a(s) norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é equivalente ao modelo S-T10AC100V1B.
Para mais informações ou para adquirir este produto, entre em contato conosco.
