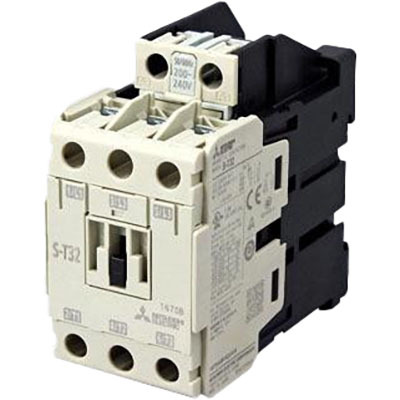

Contator Magnético Mitsubishi Electric 32A 3P 24Vac S-T32BC Contator magnético Mitsubishi Electric S-T32BC AC24V de 32A com 3 polos para acionamento direto. Ideal para aplicações industriais, oferece confiabilidade e eficiência com tensão de bobina de 24Vac. ## Visão geral Este contator magnético da linha MS-T da Mitsubishi Electric é projetado para operações de Acionamento Direto em Linha (DOL – Direct On Line) e FVNR (Full-Voltage Non-Rv.). Com capacidade de corrente nominal de 32A sob condições AC-3 (380-440Vac), ele é adequado para aplicações que exigem robustez e desempenho. Equipado com uma bobina de controle de 24Vac (50Hz/60Hz), este dispositivo de 3 polos (3P) oferece uma solução eficiente para o controle de motores e outros equipamentos elétricos em ambientes industriais. Sua construção garante alta durabilidade e segurança operacional. O contator magnético S-T32BC AC24V é uma alternativa equivalente ao modelo S-T32BCAC24V, mantendo as mesmas especificações técnicas e oferecendo a qualidade Mitsubishi Electric em suas aplicações. ### Principais recursos * Contator magnético DOL / FVNR * 3 polos (3P) * Corrente nominal: 32A (AC-3) * Tensão de controle da bobina: 24Vac * Conexões por borne de parafuso com proteção contra toque * Montagem em trilho DIN ou superfície ### Especificações | Parâmetro | Valor | | :————————————– | :————————————————————————————————————————————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Contator | | Nome da série/família do produto | Série MS-T | | Funções | Contator magnético | | Corrente nominal | 32A (240Vca; AC-3) 32A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 24A (500Vca; AC-3) 32.5A (corrente de energização com classificação UL) 32A (AC-1) | | Potência ativa nominal (kW) | 7.5kW (240Vca; AC-3; IEC) 15kW (440Vca; AC-3; IEC) | | Potência nominal (HP) | 2HP (110-120Vca; Monofásico; UL) 5HP (220-240Vca; Monofásico; UL) 10HP (200Vca; Trifásico; UL) 10HP (220-240Vca; Trifásico; UL) 20HP (440-480Vca; Trifásico; UL) 15HP (550-600Vca; Trifásico; UL) | | Tensão operacional nominal (Ue) | 690 V | | Tensão nominal de impulso (Uimp) | 6 kV | | Tipo de conexão | Conexões por borne de parafuso com proteção contra toque (conexão rápida) | | Polos | 3 polos | | Tensão de controle (AC) | 24Vca (50Hz/60Hz) | | Modo de montagem | Trilho DIN / Superfície | | Número de circuitos Normalmente Abertos (NA) | 3 NA polos | | Grau de proteção | IP20 | | Largura líquida (mm) | 43 mm | | Durabilidade elétrica (com carga) | (a 30A; AC-3; 380-440Vca) 200.000 operações | | Durabilidade mecânica (sem carga) | 10.000.000 operações | | Tipo de aplicação | Acionamento Direto em Linha (DOL) FVNR (Full-Voltage Non-Rv.) | | Status do produto do fabricante | Comercializado | | Equivalente a | S-T32BCAC24V | | Em conformidade com a(s) norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus | | Grau de poluição | 3 | ### Documentos * [Mitsubishi – MS-T – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjAvMDEvMTQvMTgvMjIvMjkvNWQ5NTY2OGMtZmNjMC00NjhiLWFlYzgtMDZhMDdlNjJmM2JkL01pdHN1YmlzaGklMjAtJTIwTVMtVCUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=d4b495e462865d58) Este contator magnético é equivalente ao modelo S-T32BCAC24V.
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Contactor |
| Product series / family name | MS-T series |
| Functions | Magnetic contactor |
| Rated current | 32A (240Vac; AC-3) 32A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 24A (500Vac; AC-3) 32.5A (UL rated energizing current) 32A (AC-1) |
| Rated active power (kW) | 7.5kW (240Vac; AC-3; IEC) 15kW (440Vac; AC-3; IEC) |
| Rated power (HP) | 2HP (110-120Vac; Single-phase; UL) 5HP (220-240Vac; Single-phase; UL) 10HP (200Vac; 3-phase; UL) 10HP (220-240Vac; 3-phase; UL) 20HP (440-480Vac; 3-phase; UL) 15HP (550-600Vac; 3-phase; UL) |
| Rated operating voltage (Ue) | 690 V |
| Rated impulse voltage (Uimp) | 6 kV |
| Connection type | Screw-clamp connections with finger protection (Fast-wiring term.) |
| Poles | 3 Pole(s) |
| Control Voltage (AC) | 24Vac (50Hz/60Hz) |
| Mounting mode | DIN rail Surface |
| Number of Normally Open (NO) circuits | 3 NO Pole(s) |
| Degree of protection | IP20 |
| Net Width (mm) | 43 mm |
| Electrical durability (with load) | (at 30A; AC-3; 380-440Vac) 200 000 operations |
| Mechanical durability (at no load) | 10 000 000 operations |
| Application type | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Manufacturer product status | Commercialized |
| Equivalent to | S-T32BCAC24V |
| Compliant with standard(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Degree of pollution | 3 |
