Visão geral

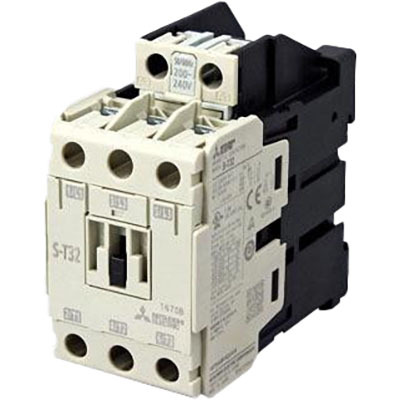

Este contator magnético da linha MS-T da Mitsubishi Electric é projetado para acionamentos diretos (DOL) e partidas de tensão plena sem reversão (FVNR). Com capacidade para 3 polos e uma corrente nominal de 32A, este dispositivo é adequado para aplicações em 380-440Vac sob a categoria AC-3, oferecendo potência de até 15kW (IEC) ou 20HP (UL).
A bobina de controle opera em uma ampla faixa de tensão de 200 a 240V AC (50Hz/60Hz), incluindo tensões comuns como 208V, 220V e 230V. As conexões por bornes com proteção contra toque garantem segurança e praticidade na instalação, que pode ser feita em trilho DIN ou superfície, com largura de 43mm.
Principais recursos
- Contator magnético trifásico
- Corrente nominal de 32A (AC-3)
- Tensão de controle 200-240V AC
- 3 polos
- Montagem em trilho DIN ou superfície
- Conexões com proteção contra toque
- Ampla gama de tensões de operação e potência
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série/família de produtos | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 32A (240Vca; AC-3) 32A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 24A (500Vca; AC-3) 32,5A (corrente de energização nominal UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 7,5kW (240Vca; AC-3; IEC) 15kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 2HP (110-120Vca; Monofásico; UL) 5HP (220-240Vca; Monofásico; UL) 10HP (200Vca; Trifásico; UL) 10HP (220-240Vca; Trifásico; UL) 20HP (440-480Vca; Trifásico; UL) 15HP (550-600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões por bornes com proteção contra toque |
| Polos | 3 Polos |
| Tensão de controle (AC) | 200Vca-240Vca (50Hz/60Hz) (208Vca / 220Vca / 230Vca) |
| Modo de montagem | Trilho DIN / Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 30A; AC-3; 380-440Vca) 200.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T32AC200V |
| Em conformidade com norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este produto é o equivalente ao modelo S-T32AC200V.
Entre em contato para mais informações sobre este e outros produtos.
