Principais recursos

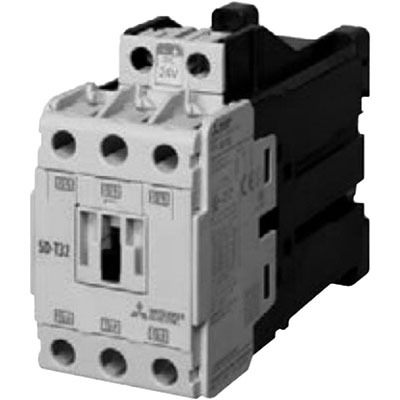

- Contator Magnético – Direto em Linha (DOL) / FVNR
- Série MS-T Mitsubishi Electric
- 3 polos
- Corrente nominal de 32A (380-440Vac; AC-3)
- Potência nominal de 15kW (440Vac; AC-3; IEC)
- Tensão da bobina de controle: 100Vdc
- 2 contatos NA + 2 contatos NF auxiliares
- Conexões por parafuso com proteção contra contato
- Montagem em trilho DIN / Superfície
- Largura: 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 32A (240Vac; AC-3) 32A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 24A (500Vac; AC-3) 32.5A (corrente de energização UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 7.5kW (240Vac; AC-3; IEC) 15kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (110-120Vac; Monofásico; UL) 5HP (220-240Vac; Monofásico; UL) 10HP (200Vac; Trifásico; UL) 10HP (220-240Vac; Trifásico; UL) 20HP (440-480Vac; Trifásico; UL) 15HP (550-600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexões por parafuso com proteção contra contato |
| Polos | 3 polos |
| Tensão de controle (CC) | 100Vdc |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 30A; AC-3; 380-440Vac) 200.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Direto em Linha (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-T32DC100V |
| Em conformidade com norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é equivalente ao modelo SD-T32DC100V. Para mais informações sobre nossos produtos e soluções, entre em contato conosco. Fale Conosco.
