Visão geral

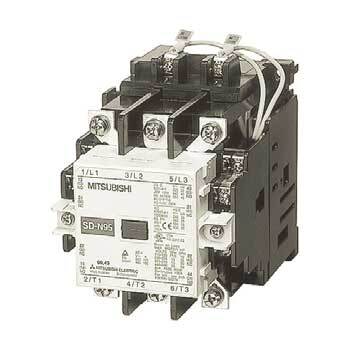

Este contator magnético da linha MS-N da Mitsubishi Electric opera no modo de acionamento direto em linha (DOL) / FVNR (Full-Voltage Non-Rv.). Possui 3 polos e uma corrente nominal de 105A para aplicações AC-3 em tensões de 380Vac a 440Vac. Sua bobina de controle opera em 125Vcc.
O equipamento conta com 2 contatos auxiliares normalmente abertos (NA) e 2 contatos normalmente fechados (NF), além de conexões por bornes de parafuso para instalação em superfície. O contator é um substituto equivalente ao modelo SD-N95DC125V.
Principais recursos
- Contator magnético
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 105A (240Vac; AC-3) 105A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 100A (corrente nominal contínua UL) 150A (AC-1) |
| Potência ativa nominal (kW) | 30kW (240Vac; AC-3; IEC) 55kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 7.5HP (7-1/2HP) (120Vac; Monofásico; UL) 15HP (240Vac; Monofásico; UL) 25HP (208Vac; trifásico; UL) 30HP (240Vac; trifásico; UL) 60HP (480Vac; trifásico; UL) 60HP (600Vac; trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 3 Polo(s) |
| Tensão de controle (CC) | 125Vcc |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 5 000 000 operações |
| Tipo de aplicação | Acionamento Direto em Linha (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-N95DC125V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo SD-N95DC125V.
