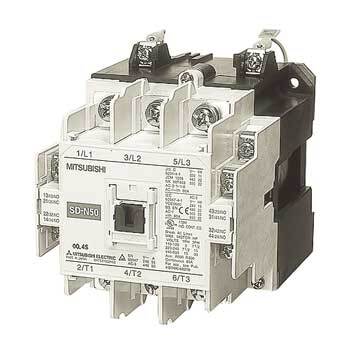

Principais recursos
- Contator magnético de 3 polos
- Corrente nominal de 50A (AC-3)
- Potência nominal de 22kW (440Vac)
- Bobina de controle 200Vcc
- 2 contatos auxiliares NA e 2 contatos auxiliares NF
- Conexões por terminal de parafuso
- Montagem em trilho DIN ou superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 55A (240Vca; AC-3) 50A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 80A (corrente contínua UL) 80A (AC-1) |
| Potência ativa nominal (kW) | 15kW (240Vca; AC-3; IEC) 22kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 3HP (120Vca; monofásico; UL) 7.5HP (7-1/2HP) (240Vca; monofásico; UL) 15HP (208Vca; trifásico; UL) 15HP (240Vca; trifásico; UL) 30HP (480Vca; trifásico; UL) 30HP (600Vca; trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Terminais de parafuso |
| Polos | 3 polos |
| Tensão de controle (CC) | 200Vcc |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 5.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Completa Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-N50DC200V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é o equivalente direto ao modelo SD-N50DC200V.
