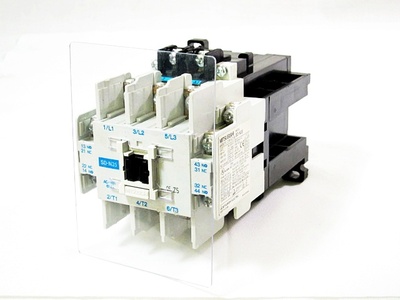

Principais recursos
- Contator Magnético 3 Polos
- Corrente Nominal: 40A (AC-3)
- Tensão de Controle da Bobina: 24Vcc
- Contatos Auxiliares: 2 NA + 2 NF
- Conexões: Bornes com Parafuso
- Montagem: Trilho DIN / Superfície
- Largura: 75 mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi Electric |
| Função Principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Contator magnético |
| Corrente nominal | 40A (240Vac; AC-3) 40A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 40A (UL continuous current rating) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vac; AC-3; IEC) 18.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vac; Monofásico; UL) 5HP (240Vac; Monofásico; UL) 10HP (208Vac; Trifásico; UL) 10HP (240Vac; Trifásico; UL) 20HP (480Vac; Trifásico; UL) 20HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Bornes com parafuso |
| Polos | 3 Polo(s) |
| Tensão de Controle (CC) | 24Vcc |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Largura Líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direto na Linha (DOL) FVNR (Tensão Total Não Reversa) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-N35DC24V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo SD-N35DC24V.
