Principais recursos
- Contator magnético para acionamento direto (DOL/FVNR).
- Corrente nominal de 150A (AC-3).
- Tensão de controle de 24Vdc.
- 3 polos.
- 2 contatos auxiliares Normalmente Abertos (NA) e 2 contatos Normalmente Fechados (NF).
- Conexões por terminais com proteção contra contato.
- Montagem em superfície.
- Durabilidade elétrica: 1.000.000 operações (com carga).
- Durabilidade mecânica: 5.000.000 operações (sem carga).
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 150A (240Vca; AC-3) 150A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 150A (corrente contínua UL) 200A (AC-1) |
| Potência ativa nominal (kW) | 45kW (240Vca; AC-3; IEC) 75kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 15HP (120Vca; Monofásico; UL) 25HP (240Vca; Monofásico; UL) 40HP (208Vca; Trifásico; UL) 50HP (240Vca; Trifásico; UL) 100HP (480Vca; Trifásico; UL) 100HP (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por terminais mecânicos com proteção contra contato |
| Polos | 3 polos |
| Tensão de controle (CC) | 24Vcc |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 5.000.000 operações |
| Tipo de aplicação | Acionamento Direto (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-N150CXDC24V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos

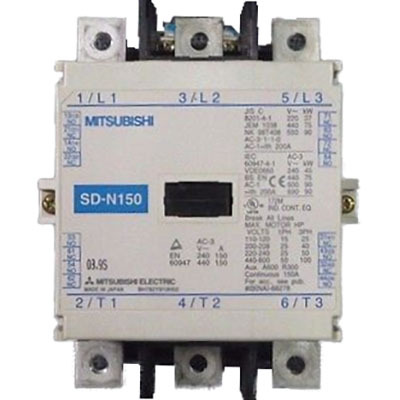

O contator magnético SD-N150CX DC24V é equivalente ao modelo SD-N150CXDC24V.
Para mais informações sobre aplicações e detalhes técnicos, entre em contato conosco.
