Visão geral

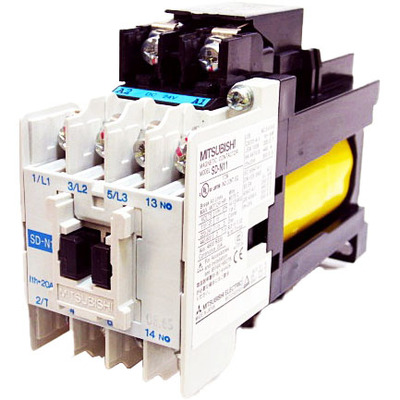

O contator magnético da série MS-N da Mitsubishi Electric, com SKU SD-N11CX DC24V, é projetado para aplicações de Partida Direta (DOL) e Controle de Tensão Total Sem Reversão (FVNR – Full-Voltage Non-Reverse). Este dispositivo de alta confiabilidade opera com uma tensão de bobina de controle de 24Vcc e possui 3 polos principais.
Com capacidade de corrente nominal de 12A para a categoria AC-3 (a 380-440Vac), este contator é adequado para comutar cargas motoras. Ele dispõe de um contato auxiliar NA (Normalmente Aberto) para funções de sinalização ou intertravamento e conexões por borne tipo parafuso com proteção contra toque acidental (CAN term.).
O design do contator permite montagem flexível tanto em trilho DIN quanto em superfície, com uma largura compacta de 43mm, facilitando a integração em painéis elétricos. Seu grau de proteção é IP20.
Principais recursos
- Contator magnético para aplicações DOL/FVNR
- Bobina de controle 24Vcc
- 3 polos
- Corrente nominal de 12A (AC-3, 380-440Vac)
- 1 contato auxiliar NA
- Conexões por borne tipo parafuso com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (240Vac; Monofásico; UL) 3HP (208Vac; Trifásico; UL) 3HP (240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por borne tipo parafuso com CAN term. (proteção contra toque) |
| Polos | 3 Polos |
| Tensão de Controle (CC) | 24Vcc |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato(s) NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-N11(CX)DC24V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
O contator magnético Mitsubishi Electric MS-N SD-N11CX DC24V é um substituto direto para o modelo SD-N11(CX)DC24V.
Para mais informações e suporte, entre em contato conosco.
