Visão geral

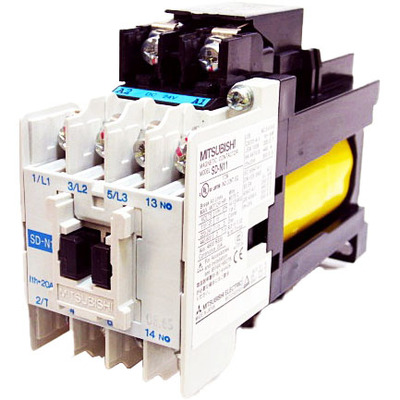

O contator magnético SD-N11CX da linha MS-N da Mitsubishi Electric é projetado para aplicações de partida direta em motores (DOL – Direct On Line) e controle de tensão total sem reversão (FVNR – Full-Voltage Non-Reversing). Este dispositivo de 3 polos (3P) oferece uma corrente nominal de 12A em regime AC-3 (a 380-440Vac), suportando uma potência de até 5.5kW (440Vac IEC) ou 7.5HP (480Vac UL).
Equipado com uma bobina de controle de 24Vcc e um contato auxiliar normalmente fechado (1NC), o SD-N11CX garante operações seguras e eficientes. Suas conexões são do tipo terminal de parafuso com proteção para os dedos (finger protection), proporcionando segurança adicional durante a instalação e manutenção. O contator pode ser montado em trilho DIN ou superfície, com uma largura de 43mm, facilitando a integração em painéis elétricos.
Principais recursos
- Contator Magnético Tríplice (3P)
- Corrente Nominal: 12A (AC-3 a 380-440Vac)
- Potência Nominal: 5.5kW (440Vac IEC) / 7.5HP (480Vac UL)
- Tensão da Bobina: 24Vcc
- 1 Contato Auxiliar Normalmente Fechado (1NC)
- Conexões: Terminal de Parafuso com Proteção para os Dedos
- Montagem: Trilho DIN ou Superfície
- Largura: 43mm
- Aplicação: DOL / FVNR
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (UL corrente contínua) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (240Vac; Monofásico; UL) 3HP (208Vac; Trifásico; UL) 3HP (240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões de terminal de parafuso com terminal CAN. (proteção para os dedos) |
| Polos | 3 Polos |
| Tensão de controle (CC) | 24Vcc |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 circuitos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Total Não Reversível) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-N11CXDC24V1B |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
O contator magnético Mitsubishi Electric MS-N SD-N11CX é equivalente ao modelo SD-N11CXDC24V1B.
Para mais informações sobre este e outros produtos, entre em contato conosco.
