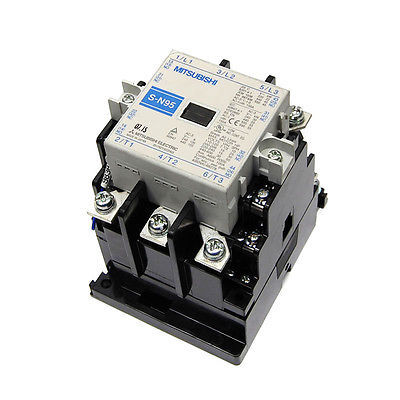

Contator Magnético Mitsubishi Electric S-N95 AC400V 105A Contator Magnético Mitsubishi Electric S-N95 AC400V, 105A, 3 polos, 2NA+2NF. Ideal para aplicações industriais com bobina de 380-440VCA. Consulte o catálogo.
Visão geral
Este contator magnético da série MS-N da Mitsubishi Electric é projetado para operação Direta em Linha (DOL) e FVNR (Tensão Nominal Total, Não Reversa). Possui 3 polos e uma corrente nominal de 105A, suportando tensões de 380Vac a 440Vac na categoria AC-3, com potência associada de 55kW (440Vac; AC-3; IEC).
A unidade de controle (bobina) opera com tensões de 380Vac a 440Vac (50Hz/60Hz), especificamente em 400Vac ou 415Vac. O contator inclui 2 contatos auxiliares Normalmente Abertos (NA) e 2 contatos Normalmente Fechados (NF), facilitando a integração em circuitos de comando e controle.
Com conexões por terminal de parafuso e montagem em superfície, este contator magnético é uma solução robusta e confiável para diversas aplicações industriais, sendo equivalente ao modelo S-N95AC400V.
Principais recursos
- Contator Magnético
- Série MS-N
- 3 Polos
- Corrente nominal: 105A (AC-3)
- Potência nominal: 55kW (440Vac; AC-3; IEC)
- Tensão de controle: 380-440VCA
- Contatos auxiliares: 2 NA + 2 NF
- Conexões por terminal de parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família de produtos | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 105A (240Vac; AC-3) 105A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 100A (corrente contínua UL) 150A (AC-1) |
| Potência ativa nominal (kW) | 30kW (240Vac; AC-3; IEC) 55kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 7.5HP (7-1/2HP) (120Vac; Monofásico; UL) 15HP (240Vac; Monofásico; UL) 25HP (208Vac; Trifásico; UL) 30HP (240Vac; Trifásico; UL) 60HP (480Vac; Trifásico; UL) 60HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por terminal de parafuso |
| Polos | 3 Polo(s) |
| Tensão de controle (CA) | 380VCA-440VCA (50Hz/60Hz) (400VCA / 415VCA) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 5 000 000 operações |
| Tipo de aplicação | Direta em Linha (DOL) FVNR (Tensão Nominal Total, Não Reversa) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N95AC400V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é um contator magnético da linha MS-N da Mitsubishi Electric. Fabricado para atender aos mais altos padrões de qualidade e segurança, é uma escolha confiável para aplicações industriais que exigem robustez e durabilidade.
Para mais informações ou para discutir suas necessidades específicas, entre em contato conosco.
