Principais recursos
- Contator Magnético Direto na Linha (DOL) / FVNR
- Série MS-N
- 3 polos
- Corrente nominal: 105A (AC-3)
- Potência nominal: 55kW (440Vac, AC-3, IEC) / 60HP (480Vac, trifásico, UL)
- Tensão de controle: 200-240Vca (50Hz/60Hz)
- 2 contatos auxiliares NA
- 2 contatos auxiliares NF
- Conexões por borne de parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 105A (240Vac; AC-3) 105A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 100A (corrente contínua UL) 150A (AC-1) |
| Potência ativa nominal (kW) | 30kW (240Vac; AC-3; IEC) 55kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 7.5HP (7-1/2HP) (120Vac; Monofásico; UL) 15HP (240Vac; Monofásico; UL) 25HP (208Vac; Trifásico; UL) 30HP (240Vac; Trifásico; UL) 60HP (480Vac; Trifásico; UL) 60HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 3 Polo(s) |
| Tensão de Controle (CA) | 200Vac-240Vac (50Hz/60Hz) (208Vac / 220Vac / 230Vac) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 5.000.000 operações |
| Tipo de aplicação | Partida Direta na Linha (DOL) FVNR (Tensão Nominal Completa, Sem Reversão) |
| Status do produto do fabricante | Comercializado |

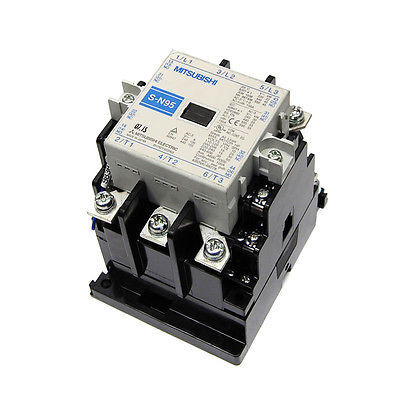

| Equivalente a | S-N95AC200V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é um equivalente ao modelo S-N95AC200V.
Para mais informações ou para adquirir este produto, entre em contato conosco.
