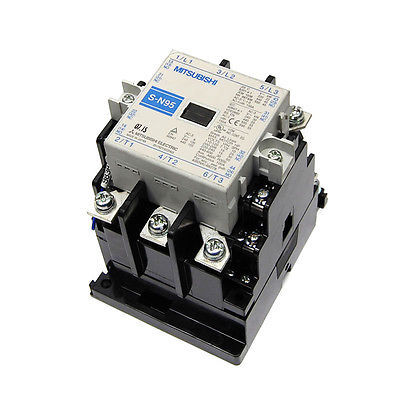

Contator Magnético Mitsubishi Electric MS-N S-N95 AC100V 105A 3P Contator magnético Mitsubishi Electric MS-N S-N95 AC100V (SKU: S-N95 AC100V), 105A, 3 polos, bobina AC100-127V, com 2NA+2NF. Ideal para aplicações DOL/FVNR.
Visão geral
O contator magnético da série MS-N da Mitsubishi Electric é uma solução de alta confiabilidade para aplicações de acionamento de motores em corrente alternada. Projetado para operações Direta na Rede (DOL) e Tensão Total sem Reversão (FVNR), este modelo oferece um desempenho robusto.
Com três polos (3P), o contator suporta uma corrente nominal de 105A nas tensões de 380-440Vca (AC-3) e uma capacidade de potência de 55kW em 440Vca (AC-3, IEC). Sua bobina de controle opera na faixa de 100-127Vca, garantindo flexibilidade de instalação. Inclui contatos auxiliares configurados como 2 Normalmente Abertos (NA) e 2 Normalmente Fechados (NF).
Este contator utiliza conexões por bornes de parafuso e é projetado para montagem em superfície. É um equivalente direto ao modelo S-N95AC100V, mantendo a qualidade e as especificações esperadas da Mitsubishi Electric.
Principais recursos
- Contator Magnético
- Série MS-N
- 3 Polos
- Corrente Nominal: 105A (AC-3)
- Potência Nominal: 55kW (440Vca, AC-3)
- Tensão da Bobina de Controle: 100-127Vca
- Contatos Auxiliares: 2 NA + 2 NF
- Conexões por Bornes de Parafuso
- Montagem em Superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Nome da série / família de produtos | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 105A (240Vca; AC-3) 105A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 100A (corrente contínua UL) 150A (AC-1) |
| Potência ativa nominal (kW) | 30kW (240Vca; AC-3; IEC) 55kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 7.5HP (7-1/2HP) (120Vca; Monofásico; UL) 15HP (240Vca; Monofásico; UL) 25HP (208Vca; Trifásico; UL) 30HP (240Vca; Trifásico; UL) 60HP (480Vca; Trifásico; UL) 60HP (600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 3 Polo(s) |
| Tensão de controle (AC) | 100Vca-127Vca (50Hz/60Hz) (110Vca / 120Vca) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 5 000 000 operações |
| Tipo de aplicação | Direta na Rede (DOL) FVNR (Tensão Total sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N95AC100V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N95AC100V.
Para mais informações ou para adquirir este produto, entre em contato conosco.
