Principais recursos
- Contator magnético
- 3 polos principais
- 2 contatos auxiliares NA
- 2 contatos auxiliares NF
- Bobina de controle 200-240Vac
- Corrente nominal 85A (AC-3)
- Potência nominal 45kW (AC-3)
- Conexões por borne de parafuso
- Montagem em superfície
- Tipo de Aplicação: Direta na Linha (DOL) / FVNR (Tensão Total Sem Reversão)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 85A (240Vac; AC-3) 85A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 100A (Corrente contínua UL) 135A (AC-1) |
| Potência ativa nominal (kW) | 22kW (240Vac; AC-3; IEC) 45kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 5HP (120Vac; Monofásico; UL) 15HP (240Vac; Monofásico; UL) 20HP (208Vac; Trifásico; UL) 25HP (240Vac; Trifásico; UL) 50HP (480Vac; Trifásico; UL) 50HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 3 Polos |
| Tensão de controle (AC) | 200Vac-240Vac (50Hz/60Hz) (208Vac / 220Vac / 230Vac) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 5 000 000 operações |
| Tipo de aplicação | Direta na Linha (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N80AC200V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos

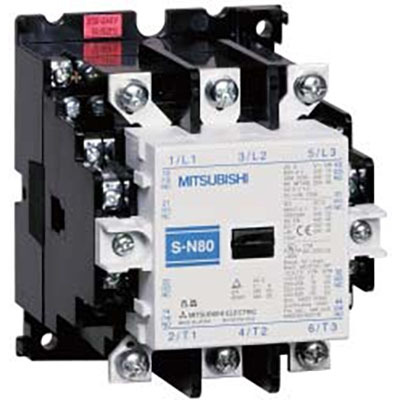

Este contator é um equivalente direto ao modelo S-N80AC200V.
Entre em contato conosco para mais informações.
