Visão geral

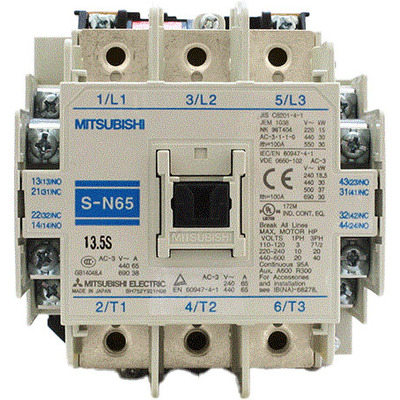

Este contator magnético trifásico, pertencente à série MS-N da Mitsubishi Electric, foi concebido para operações de Partida Direta (DOL) e Tensão Plena Sem Reversão (FVNR). Com 3 polos e corrente nominal de 65A (classificação AC-3 para 380-440Vac), ele garante o acionamento confiável de motores e outros equipamentos elétricos.
O dispositivo possui uma bobina de comando com tensão de operação na faixa de 460 a 550Vac, compatível com frequências de 50Hz e 60Hz. A capacidade de interrupção de potência é de 30kW em 440Vac (AC-3, IEC) e 40HP em 480Vac (trifásico, UL), evidenciando sua robustez para aplicações exigentes.
Equipado com 2 contatos auxiliares Normalmente Abertos (NA) e 2 contatos Normalmente Fechados (NF), além de conexões por parafusos, permite uma integração flexível em painéis elétricos. Sua montagem pode ser realizada em trilho DIN ou em superfície, adaptando-se a diferentes layouts de instalação.
Principais recursos
- 3 polos
- Corrente nominal de 65A (AC-3)
- Bobina de controle 460-550Vac
- 2 contatos NA auxiliares
- 2 contatos NF auxiliares
- Conexões por parafusos
- Montagem em trilho DIN ou superfície
- Classificação de proteção IP00
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 65A (240Vca; AC-3) 65A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 95A (corrente contínua UL) 100A (AC-1) |
| Potência ativa nominal (kW) | 18.5kW (240Vca; AC-3; IEC) 30kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 3HP (120Vca; Monofásico; UL) 10HP (240Vca; Monofásico; UL) 15HP (208Vca; Trifásico; UL) 20HP (240Vca; Trifásico; UL) 40HP (480Vca; Trifásico; UL) 40HP (600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por parafusos |
| Polos | 3 Polos |
| Tensão de controle (AC) | 460-550Vca (50Hz/60Hz) (480Vca / 500Vca / 525Vca nom.) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 5.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N65AC500V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N65AC500V, oferecendo uma alternativa confiável para sistemas existentes. Entre em contato conosco para saber mais sobre este produto e como ele pode atender às suas necessidades. Fale Conosco
