Principais recursos
- 3 polos
- Corrente nominal de 65A (AC-3)
- Tensão de bobina de 100Vac-127Vac (50Hz/60Hz)
- 2 contatos NA + 2 contatos NF auxiliares
- Conexões por borne de parafuso
- Montagem em trilho DIN ou superfície
- Aplicações DOL / FVNR
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 65A (240Vca; AC-3) 65A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 95A (corrente contínua UL) 100A (AC-1) |
| Potência ativa nominal (kW) | 18.5kW (240Vca; AC-3; IEC) 30kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 3HP (120Vca; Monofásico; UL) 10HP (240Vca; Monofásico; UL) 15HP (208Vca; Trifásico; UL) 20HP (240Vca; Trifásico; UL) 40HP (480Vca; Trifásico; UL) 40HP (600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 3 Polos |
| Tensão de controle (CA) | 100Vca-127Vca (50Hz/60Hz) (110Vca / 120Vca) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 5.000.000 operações |
| Tipo de aplicação | Direta na Linha (DOL) FVNR (Tensão Plena Não Reversível) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N65AC100V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos

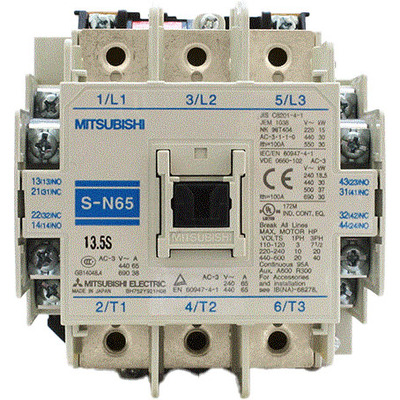

Este contator é equivalente ao modelo S-N65AC100V.
