Principais recursos
- Contator Magnético
- Série MS-N
- 3 Polos
- Corrente nominal de 40A (AC-3)
- Potência nominal de 18.5kW (440Vac; AC-3; IEC)
- Bobina de controle 440Vca
- 2 Contatos NA e 2 Contatos NF
- Conexões Borne de Parafuso com Proteção CAN
- Montagem em Trilho DIN / Superfície
- Largura de 75mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi Electric |
| Função Principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator Magnético |
| Corrente nominal | 40A (240Vac; AC-3) 40A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 40A (corrente contínua UL) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vac; AC-3; IEC) 18.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vac; Monofásico; UL) 5HP (240Vac; Monofásico; UL) 10HP (208Vac; Trifásico; UL) 10HP (240Vac; Trifásico; UL) 20HP (480Vac; Trifásico; UL) 20HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões Borne de Parafuso com proteção CAN (proteção contra toque) |
| Polos | 3 Polos |
| Tensão de Controle (AC) | 440Vac (50Hz/60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Descontinuando |
| Equivalente a | S-N35(CX)AC440V |
| Produto substituído por | S-N35CX AC400V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos

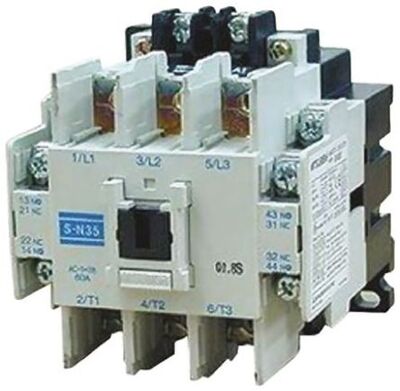

O contator magnético Mitsubishi Electric S-N35CX AC440V é equivalente ao modelo S-N35(CX)AC440V e está sendo substituído pelo modelo S-N35CX AC400V.
