Visão geral

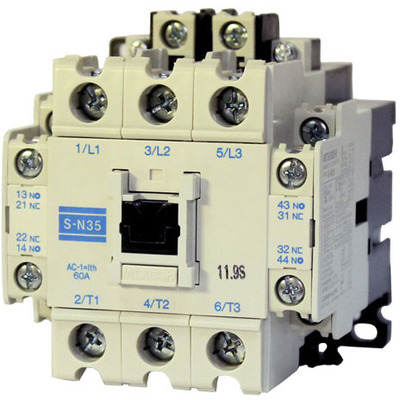

O contator magnético da linha MS-N da Mitsubishi Electric, modelo S-N35CX AC208V, é projetado para operação Direta na Linha (DOL) e FVNR (Tensão Total Sem Reversão). Possui 3 polos e suporta uma corrente nominal de 40A, com destaque para as classificações AC-3 em 380Vac/400Vac/415Vac/440Vac e potência de 18.5kW (440Vac; AC-3; IEC).
A bobina de controle opera em 208Vac e o contator dispõe de 2 contatos NA (normalmente abertos) e 2 contatos NF (normalmente fechados) auxiliares. As conexões são do tipo terminal de parafuso com proteção contra toque acidental (finger protection) e o módulo pode ser montado em trilho DIN ou superfície, com largura de 75mm.
Principais recursos
- Contator magnético com 3 polos.
- Corrente nominal de 40A (AC-3).
- Tensão de controle de 208Vac.
- 2 contatos NA e 2 contatos NF auxiliares.
- Conexões por terminal de parafuso com proteção.
- Montagem em trilho DIN ou superfície.
- Largura de 75mm.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série/família de produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 40A (240Vca; AC-3) 40A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 40A (corrente contínua UL) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vca; AC-3; IEC) 18.5kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vca; Monofásico; UL) 5HP (240Vca; Monofásico; UL) 10HP (208Vca; Trifásico; UL) 10HP (240Vca; Trifásico; UL) 20HP (480Vca; Trifásico; UL) 20HP (600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por terminal de parafuso com proteção contra toque (finger protection) |
| Polos | 3 polos |
| Tensão de controle (CA) | 208Vca |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Direta na Linha (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N35(CX)AC208V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente ao modelo S-N35(CX)AC208V.
