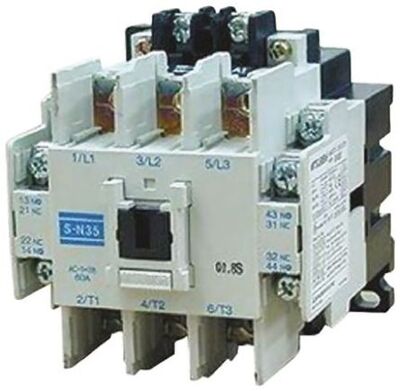

Contator Magnético Mitsubishi Electric S-N35CX AC200V 40A
Visão geral
Este contator magnético da série MS-N da Mitsubishi Electric é projetado para aplicações de Partida Direta (DOL) e Tensão Plena Sem Reversão (FVNR). Possui 3 polos e corrente nominal de 40A, sendo adequado para cargas de até 18.5kW (440Vac, AC-3, IEC) ou 20HP (480Vac, 3-fase, UL).
A bobina de controle opera em uma faixa de tensão de 200Vac a 240Vac (50Hz/60Hz), oferecendo flexibilidade para diversas instalações. O dispositivo vem com 2 contatos auxiliares Normalmente Abertos (NA) e 2 Normally Closed (NF).
As conexões são do tipo borne de parafuso com proteção contra toque (CAN term.), garantindo segurança e facilidade de instalação. O contator pode ser montado em trilho DIN ou superfície, apresentando uma largura de 75mm.
Principais recursos
- Contator Magnético
- Série MS-N
- 3 Polos
- Corrente Nominal: 40A (AC-3)
- Potência Nominal: 18.5kW (440Vac, AC-3, IEC) / 20HP (480Vac, 3-fase, UL)
- Tensão da Bobina de Controle: 200-240Vac
- Contatos Auxiliares: 2 NA + 2 NF
- Conexões: Borne de Parafuso com Proteção contra Toque
- Montagem: Trilho DIN / Superfície
- Largura: 75mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 40A (240Vac; AC-3) 40A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 40A (capacidade de corrente contínua UL) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vac; AC-3; IEC) 18.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vac; Monofásico; UL) 5HP (240Vac; Monofásico; UL) 10HP (208Vac; Trifásico; UL) 10HP (240Vac; Trifásico; UL) 20HP (480Vac; Trifásico; UL) 20HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso com terminal CAN (proteção contra toque) |
| Polos | 3 Polos |
| Tensão de Controle (CA) | 200Vac-240Vac (50Hz/60Hz) (208Vac / 220Vac / 230Vac) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-N35CX AC220V |
| Equivalente a | S-N35(CX)AC200V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente ao S-N35(CX)AC200V e substitui o S-N35CX AC220V.
Para mais informações ou para adquirir este componente, entre em contato conosco.
