Visão geral

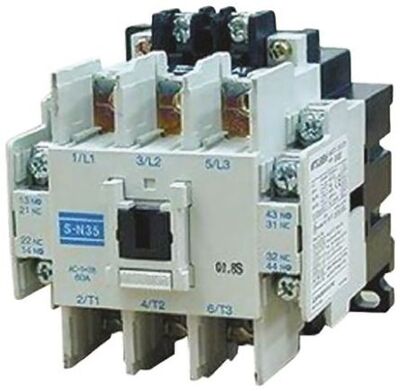

O contator magnético S-N35 da série MS-N da Mitsubishi Electric é projetado para aplicações Direta na Linha (DOL) e FVNR (Tensão Nominal Completa, Não Reversa). Este dispositivo de 3 polos possui uma corrente nominal de 40A em diversas tensões AC-3, incluindo 380-440Vac, e capacidade de potência de 18,5kW (440Vac, AC-3, IEC).
A bobina de controle opera na faixa de 220-240Vac (50Hz) ou 230-240Vac (60Hz). O contator é equipado com contatos auxiliares 2NF (Normalmente Fechado) e 2NA (Normalmente Aberto), oferecendo flexibilidade para circuitos de controle e sinalização.
Principais recursos
- 3 polos
- Corrente nominal de 40A (AC-3)
- Bobina de controle 220-240Vac
- 2 contatos auxiliares NA
- 2 contatos auxiliares NF
- Conexões por borne de parafuso
- Montagem em trilho DIN ou superfície
- Largura de 75mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 40A (240Vac; AC-3) 40A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 40A (corrente contínua UL) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vac; AC-3; IEC) 18.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vac; Monofásico; UL) 5HP (240Vac; Monofásico; UL) 10HP (208Vac; Trifásico; UL) 10HP (240Vac; Trifásico; UL) 20HP (480Vac; Trifásico; UL) 20HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 3 Polos |
| Tensão de controle (CA) | 220Vac-240Vac (50Hz) 230Vac-240Vac (60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direta na Linha (DOL) / FVNR (Tensão Nominal Completa, Não Reversa) |
| Status do produto do fabricante | Descontinuando |
| Equivalente a | S-N35AC230V |
| Produto substituído por | S-N35 AC200V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N35AC230V.
Para mais informações ou para adquirir este produto, entre em contato conosco.
