Visão geral

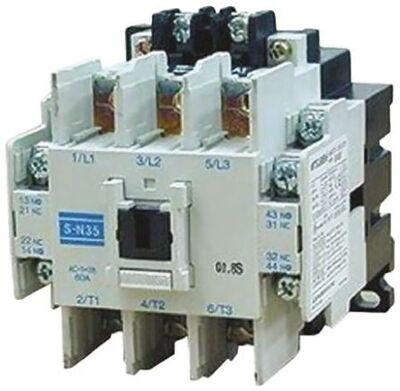

Este contator magnético da série MS-N da Mitsubishi Electric é projetado para aplicações de Partida Direta (DOL) e Tensão Total Sem Reversão (FVNR). Com 3 polos e corrente nominal de 40A para uso em AC-3 (380V-440V), ele é ideal para controlar motores elétricos com potência de até 18,5kW (440Vac) ou 20HP (480Vac trifásico, UL).
O dispositivo conta com uma bobina de controle operando em 110-120Vca (50/60Hz), garantindo ampla compatibilidade com redes elétricas. Seus terminais de conexão são do tipo parafuso, facilitando a instalação. A montagem pode ser feita em trilho DIN padrão ou em superfície, com largura de 75mm.
Este modelo é equipado com 2 contatos normalmente abertos (NA) e 2 contatos normalmente fechados (NF) para circuitos auxiliares, oferecendo flexibilidade para lógicas de controle e sinalização. A proteção é IP00, indicando que deve ser instalado em gabinete ou painel apropriado.
Principais recursos
- 3 polos
- Corrente nominal de 40A (AC-3)
- Potência nominal de 18,5kW (440Vac, AC-3) / 20HP (480Vac, 3-fases, UL)
- Bobina de controle 110-120Vca
- 2 contatos auxiliares NA + 2 NF
- Conexões por parafuso
- Montagem em trilho DIN ou superfície
- Largura de 75mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 40A (240Vac; AC-3) 40A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 40A (corrente nominal contínua UL) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vac; AC-3; IEC) 18.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vac; Monofásico; UL) 5HP (240Vac; Monofásico; UL) 10HP (208Vac; 3-fases; UL) 10HP (240Vac; 3-fases; UL) 20HP (480Vac; 3-fases; UL) 20HP (600Vac; 3-fases; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por parafuso |
| Polos | 3 Polo(s) |
| Tensão de controle (AC) | 110Vac-120Vac (50Hz) 115-120Vac(60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Saindo de linha |
| Equivalente a | S-N35AC120V |
| Produto substituído por | S-N35 AC100V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente ao S-N35AC120V e está sendo substituído pelo S-N35 AC100V.
