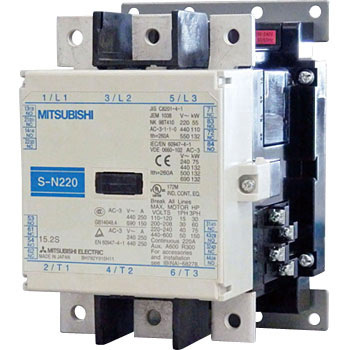

Contator Magnético Mitsubishi Electric S-N220 AC100V 250A 3P
Contator Magnético Mitsubishi Electric S-N220 AC100V com bobina 100-127Vca, corrente nominal de 250A (AC-3) e 132kW de potência. SKU: S-N220 AC100V.
Visão geral
Este contator magnético da Mitsubishi Electric, série MS-N, é projetado para aplicações de Partida Direta (DOL) e FVNR (Tensão Total Sem Reversão). Possui 3 polos e capacidade para corrente nominal de 250A nas tensões de 380Vac a 440Vac sob a categoria AC-3.
Oferece uma potência nominal de 132kW a 440Vac (AC-3, IEC) e 150HP a 480Vac (3 fases, UL). A bobina de controle opera na faixa de 100Vac a 127Vac (50Hz/60Hz), sendo equivalente ao modelo S-N220AC100V.
Principais recursos
- Contator magnético trifásico de 3 polos
- Corrente nominal de 250A (AC-3)
- Potência nominal de 132kW (440Vac, AC-3, IEC)
- Bobina de controle 100Vac-127Vac
- 2 contatos auxiliares NA (Normalmente Abertos)
- 2 contatos auxiliares NF (Normalmente Fechados)
- Conexões por terminais com presilhas mecânicas
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 250A (240Vac; AC-3) 250A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 220A (corrente contínua UL) 260A (AC-1) |
| Potência ativa nominal (kW) | 75kW (240Vac; AC-3; IEC) 132kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 15HP (120Vac; Monofásico; UL) 40HP (240Vac; Monofásico; UL) 60HP (208Vac; Trifásico; UL) 75HP (240Vac; Trifásico; UL) 150HP (480Vac; Trifásico; UL) 150HP (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por terminais mecânicos |
| Polos | 3 Polo(s) |
| Tensão de controle (CA) | 100Vac-127Vac (50Hz/60Hz) (110Vac / 120Vac) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 5 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N220AC100V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N220AC100V.
