Visão geral

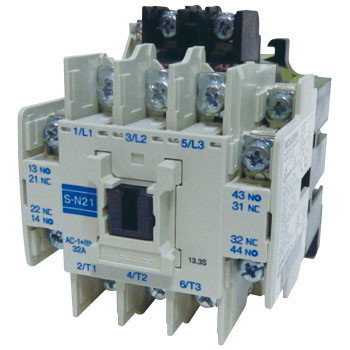

Este contator magnético da série MS-N da Mitsubishi Electric é projetado para operações de Partida Direta (DOL) e FVNR (Tensão Plena Não Reversível). Com uma corrente nominal de 22A em AC-3 (380-440Vac) e capacidade de potência de 11kW em 440Vac (AC-3, IEC), é uma solução robusta para controle de motores elétricos.
O dispositivo opera com uma tensão de bobina de controle de 100Vac a 127Vac em 50Hz/60Hz. Possui 3 polos principais e um conjunto de contatos auxiliares configurados com 2 normalmente abertos (NA) e 2 normalmente fechados (NF), permitindo flexibilidade em circuitos de controle e sinalização.
Principais recursos
- Contator magnético série MS-N
- Tensão de bobina de controle: 100-127Vac
- Corrente nominal: 22A (AC-3)
- Potência nominal: 11kW (440Vac, AC-3, IEC)
- Contatos auxiliares: 2 NA + 2 NF
- Conexões por borne de parafuso com proteção contra contato acidental (CAN term.)
- Montagem em trilho DIN ou superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 22A (240Vac; AC-3) 22A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 30A (corrente nominal contínua UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 5.5kW (240Vac; AC-3; IEC) 11kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1HP (120Vac; Monofásico; UL) 3HP (240Vac; Monofásico; UL) 5HP (208Vac; Trifásico; UL) 5HP (240Vac; Trifásico; UL) 10HP (480Vac; Trifásico; UL) 10HP (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso com proteção contra contato acidental (CAN term.) |
| Polos | 3 Polos |
| Tensão de controle (AC) | 100Vac-127Vac (50Hz/60Hz) (110Vac / 120Vac) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 63 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Não Reversível) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-N21CX AC120V |
| Equivalente a | S-N21(CX)AC100V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N21(CX)AC100V e substitui o produto S-N21CX AC120V.
Entre em contato conosco para mais informações sobre este e outros produtos.
