Principais recursos

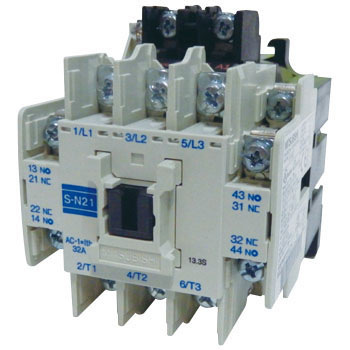

- Contator magnético para aplicações industriais
- Série MS-N da Mitsubishi Electric
- 3 polos
- Corrente nominal de 22A (AC-3 a 380-440Vac)
- Tensão de controle de 208Vac
- 2 contatos NA e 2 contatos NF auxiliares
- Conexões por parafusos
- Montagem em trilho DIN ou superfície
- Largura de 63mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série/família de produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 22A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 30A (corrente contínua UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 5.5kW (240Vac; AC-3; IEC) 11kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1HP (120Vac; Monofásico; UL) 3HP (240Vac; Monofásico; UL) 5HP (208Vac; Trifásico; UL) 5HP (240Vac; Trifásico; UL) 10HP (480Vac; Trifásico; UL) 10HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por parafusos |
| Polos | 3 Polos |
| Tensão de controle (AC) | 208Vac |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 63 mm |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Direta na Linha (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N21AC208V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é um equivalente direto ao modelo S-N21AC208V.
