Principais recursos
- Contator magnético para acionamento direto em linha (DOL) e tensão plena sem reversão (FVNR)
- 3 polos
- Corrente nominal de 22A (AC-3)
- Potência nominal de 11kW (440Vac; AC-3; IEC)
- Potência nominal de 10HP (480Vac; 3-fase; UL)
- Tensão da bobina de controle: 208Vac
- 1 contato auxiliar NA + 1 contato auxiliar NF
- Conexões por bornes de parafuso
- Montagem em trilho DIN ou superfície
- Largura de 63mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi Electric |
| Função Principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 22A (240Vac; AC-3) 22A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 30A (Corrente contínua UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 5.5kW (240Vac; AC-3; IEC) 11kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1HP (120Vac; Monofásico; UL) 3HP (240Vac; Monofásico; UL) 5HP (208Vac; Trifásico; UL) 5HP (240Vac; Trifásico; UL) 10HP (480Vac; Trifásico; UL) 10HP (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 3 polos |
| Tensão de Controle (AC) | 208Vac |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 NF |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP00 |
| Largura Líquida (mm) | 63 mm |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Acionamento Direto em Linha (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Comercializado |

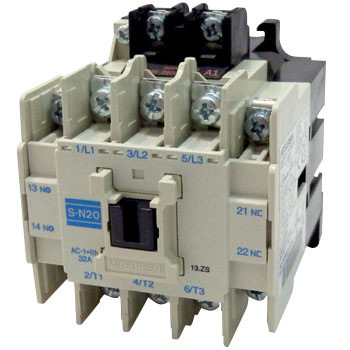

| Equivalente a | S-N20(CX)AC208V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N20(CX)AC208V. Para mais informações ou para adquirir este produto, entre em contato conosco. https://mokka-sensors.com.br/#contato
