Principais recursos

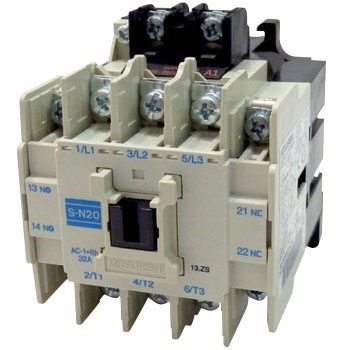

- Contator magnético trifásico
- Corrente nominal de 22A (AC-3)
- Potência nominal de 11kW (440Vac, AC-3, IEC) / 10HP (480Vac, trifásico, UL)
- Bobina de controle com ampla faixa de tensão (415-480Vac)
- Contatos auxiliares 1NA + 1NF
- Conexões por bornes de mola (screw-clamp)
- Montagem em trilho DIN ou superfície
- Largura de 63mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 22A (240Vac; AC-3) 22A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 30A (corrente contínua UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 5.5kW (240Vac; AC-3; IEC) 11kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1HP (120Vac; Monofásico; UL) 3HP (240Vac; Monofásico; UL) 5HP (208Vac; Trifásico; UL) 5HP (240Vac; Trifásico; UL) 10HP (480Vac; Trifásico; UL) 10HP (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes de mola |
| Polos | 3 Polos |
| Tensão de controle (AC) | 415Vac-440Vac (50Hz) 460-480Vac (60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 63 mm |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Acionamento Direto em Linha (DOL) / Voltagem Total Sem Reversão (FVNR) |
| Status do produto do fabricante | Em descontinuação |
| Equivalente a | S-N20AC440V |
| Produto substituído por | S-N20 AC400V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator magnético é o equivalente ao modelo S-N20AC440V e está sendo substituído pelo modelo S-N20 AC400V.
Entre em contato conosco para mais informações ou para discutir suas necessidades de aplicação.
