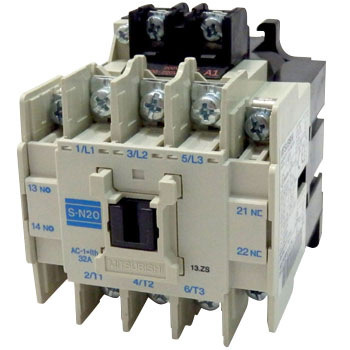

Contator Magnético Mitsubishi Electric S-N20 AC400V
Visão geral
O Contator Magnético Mitsubishi Electric S-N20 AC400V, pertencente à série MS-N, é uma solução para acionamento direto em linha (DOL) e FVNR (Full-Voltage Non-Reverse). Projetado com 3 polos, este dispositivo é ideal para o controle de motores elétricos em diversas aplicações industriais, assegurando operação confiável.
Este contator opera com uma corrente nominal de 22A nas condições AC-3 e AC-1, e suporta potências de até 11kW em 440Vac (AC-3, IEC) ou 10HP em 480Vac (3 fases, UL). A bobina de controle aceita tensões de 380Vac a 440Vac (50Hz/60Hz), oferecendo flexibilidade de instalação. Inclui contatos auxiliares 1NA + 1NF para funções de controle e sinalização.
Principais recursos
- Contator Magnético 3 Polos
- Corrente Nominal: 22A (AC-3)
- Potência: 11kW (440Vac, AC-3, IEC) / 10HP (480Vac, 3-fases, UL)
- Bobina de Controle: 380-440Vac (50/60Hz)
- Contatos Auxiliares: 1NA + 1NF
- Conexões: Bornes de parafuso
- Montagem: Trilho DIN / Superfície
- Largura: 63 mm
- Grau de Proteção: IP00
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Primária | Mitsubishi Electric |
| Função Principal | Contator |
| Série do Produto / Nome da Família | Série MS-N |
| Funções | Contator Magnético |
| Corrente Nominal | 22A (240Vac; AC-3) 22A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 30A (corrente contínua UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 5.5kW (240Vac; AC-3; IEC) 11kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1HP (120Vac; Monofásico; UL) 3HP (240Vac; Monofásico; UL) 5HP (208Vac; Trifásico; UL) 5HP (240Vac; Trifásico; UL) 10HP (480Vac; Trifásico; UL) 10HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de Conexão | Conexões por bornes de parafuso |
| Polos | 3 Polo(s) |
| Tensão de Controle (AC) | 380Vac-440Vac (50Hz/60Hz) (400Vac / 415Vac) |
| Modo de Montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Largura Líquida (mm) | 63 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de Aplicação | Acionamento Direto em Linha (DOL) FVNR (Full-Voltage Non-Reverse) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-N20 AC380V |
| Equivalente a | S-N20AC400V |
| Em conformidade com padrão(ões) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é compatível e substitui o modelo S-N20 AC380V. Para mais informações e suporte, entre em contato conosco.
