Visão geral

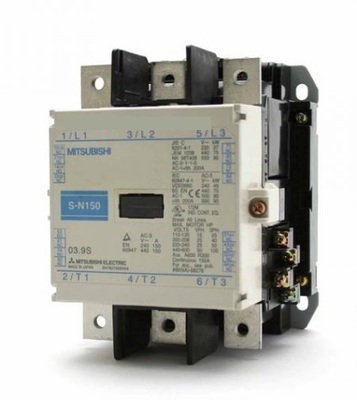

O contator magnético da série MS-N da Mitsubishi Electric é um dispositivo robusto projetado para acionamento direto (DOL / FVNR). Com capacidade de corrente nominal de 150A em diversas tensões e aplicações AC-3, ele assegura desempenho confiável em sistemas industriais.
Este contator de 3 polos suporta potências de até 75kW (440Vac, AC-3, IEC) e 100HP (480Vac, 3-phase, UL). Sua bobina de controle opera na faixa de 460 a 550Vac (50Hz/60Hz), garantindo flexibilidade em diferentes configurações elétricas.
Principais recursos
- Contator Magnético
- Acionamento Direto (DOL)
- 3 Polos
- 150A Corrente Nominal (AC-3)
- Bobina de Controle 460-550Vac
- 2 Contatos Auxiliares NA (Normalmente Abertos)
- 2 Contatos Auxiliares NF (Normalmente Fechados)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator Magnético |
| Corrente nominal | 150A (240Vac; AC-3) 150A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 150A (Corrente contínua UL) 200A (AC-1) |
| Potência ativa nominal (kW) | 45kW (240Vac; AC-3; IEC) 75kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 15HP (120Vac; Monofásico; UL) 25HP (240Vac; Monofásico; UL) 40HP (208Vac; Trifásico; UL) 50HP (240Vac; Trifásico; UL) 100HP (480Vac; Trifásico; UL) 100HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por terminais mecânicos |
| Polos | 3 Polos |
| Tensão de Controle (AC) | 460-550Vac (50Hz/60Hz) (480Vac / 500Vac / 525Vac nom.) |
| Modo de montagem | Superfície |
| Contatos Auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos Auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 5 000 000 operações |
| Tipo de aplicação | Acionamento Direto (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N150AC500V |
| Em conformidade com padrão(ões) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
O contator magnético S-N150 AC500V é equivalente ao modelo S-N150AC500V.
